IPMI: что такое, как подключиться и основные операции в интерфейсе
IPMI (Intelligent Platform Management Interface) — интеллектуальный интерфейс для управления и администрирования серверов. Он реализован с помощью отдельного контроллера управления на материнской плате. Вы сможете удаленно выполнять действия с сервером, как если бы физически находились около него, а именно: подключаться напрямую к серверу для его управления, изменять настройки в bios, просматривать и контролировать состояние температуры компонентов сервера и т.д.
Как подключиться к серверу через IPMI

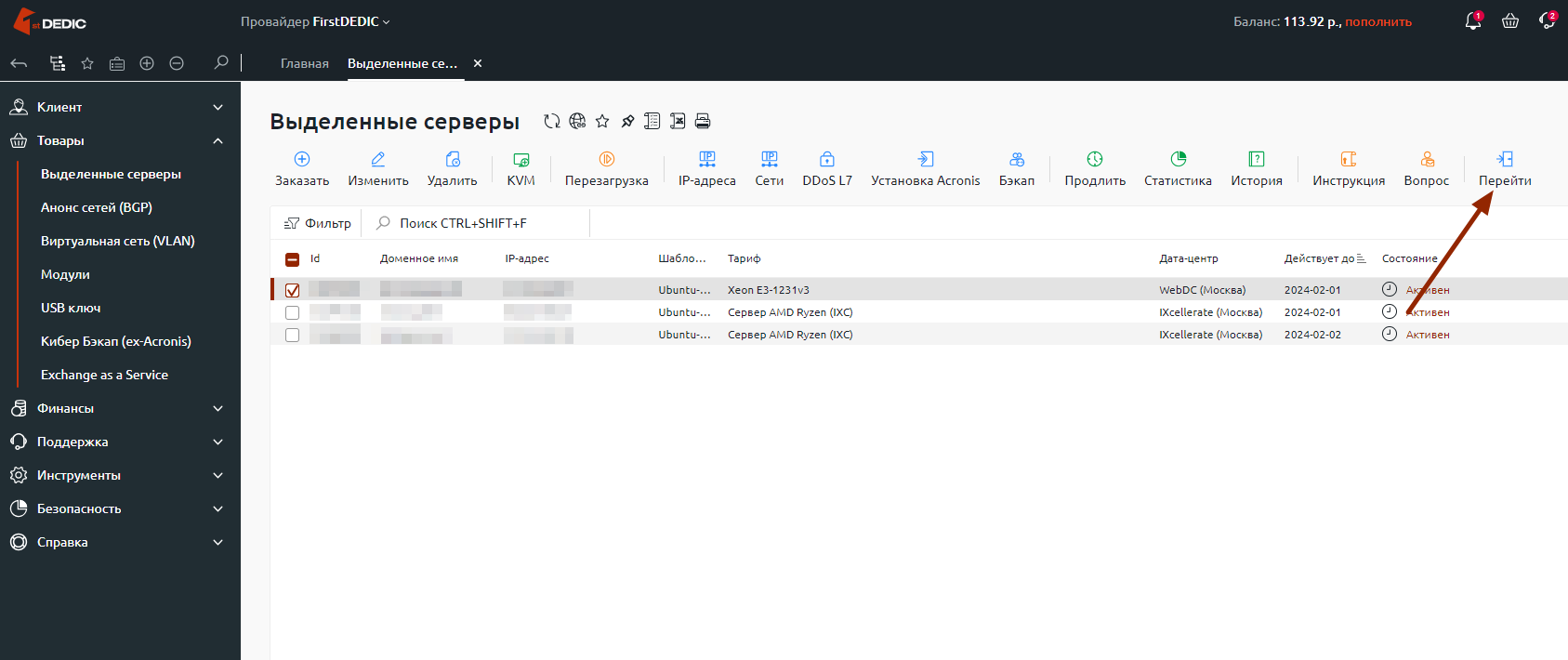

Зайдите в личный кабинет, выберите раздел Товары
- Выделенные серверы
, выделите необходимый сервер и нажмите Перейти
.
![](/sites/default/files/images/lc00.png)

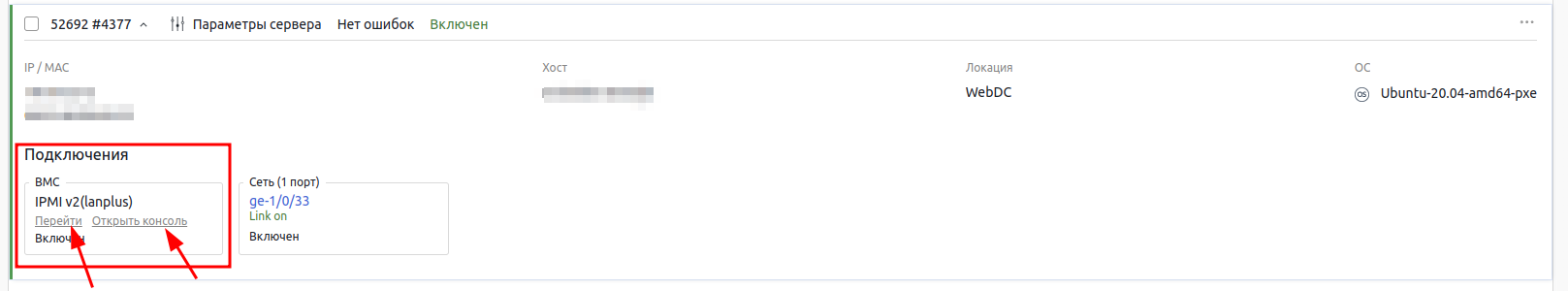

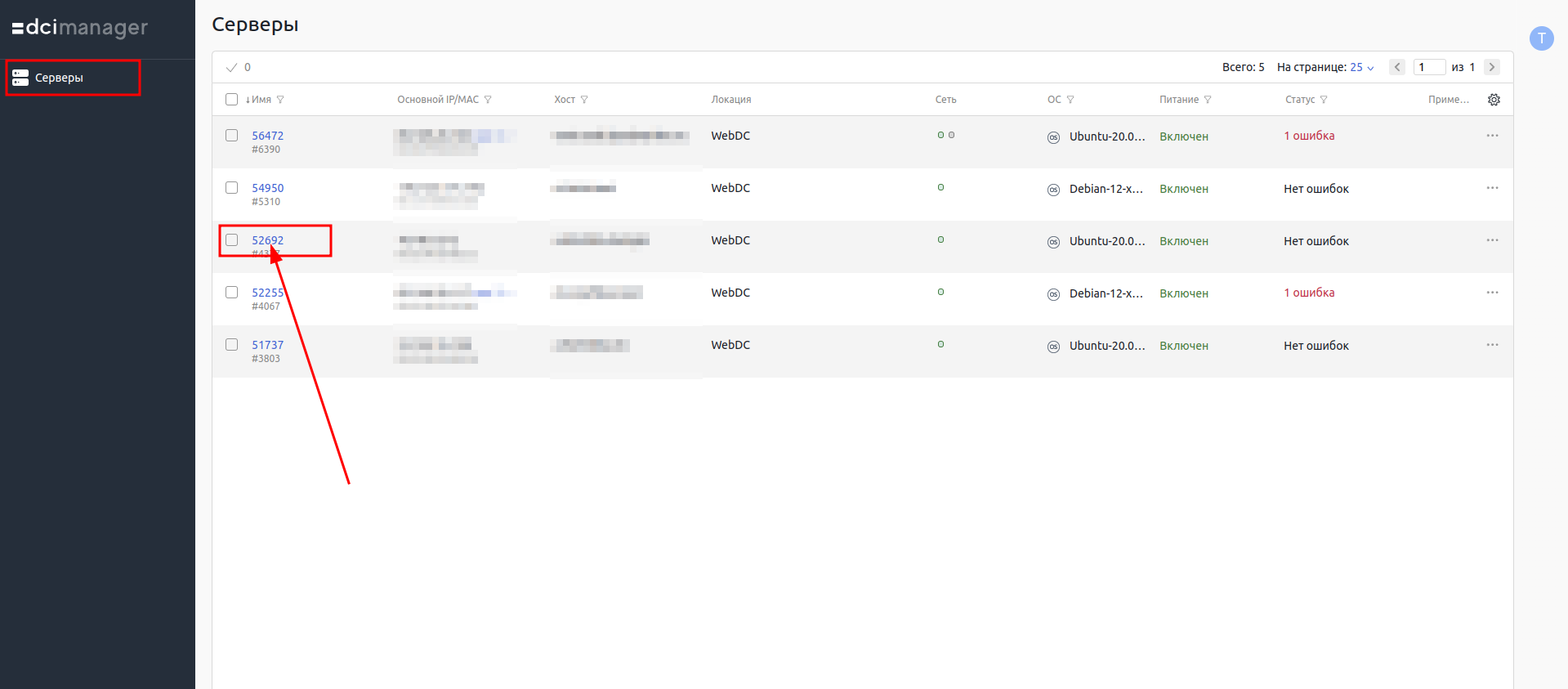

Вас перенаправит в панель DCImanager. Там перейдите в Главное меню
- Серверы
, найдите необходимый сервер и нажмите изображение монитора для перехода к веб-интерфейсу IPMI.
![](/sites/default/files/images/node__261/image8.png)
Откроется новая вкладка. Для авторизации установите курсор в поле ввода логина (Username), после нажмите Login
в верхней левой части экрана. Для пароля (Password) действия аналогичные. После нажмите кнопку login
в середине окна.
![](/sites/default/files/images/node__261/image2.gif)

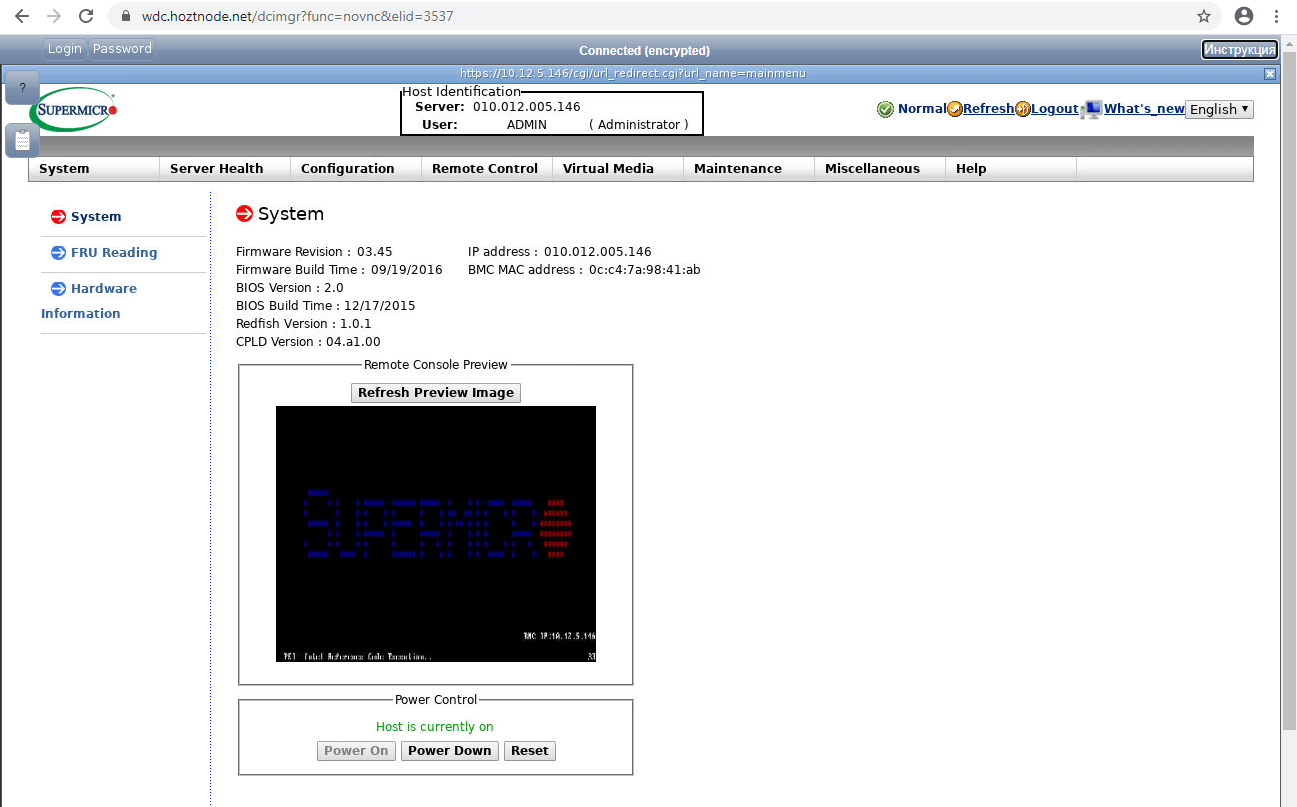

И вы окажетесь в меню управления IPMI.
![](/sites/default/files/images/node__261/image6.png)
Основные операции
Рассмотрим, как можно использовать IPMI, на примере платформы производителя Supermicro. Для других платформ действия будут аналогичными, только интерфейс может немного отличаться от представленного ниже.

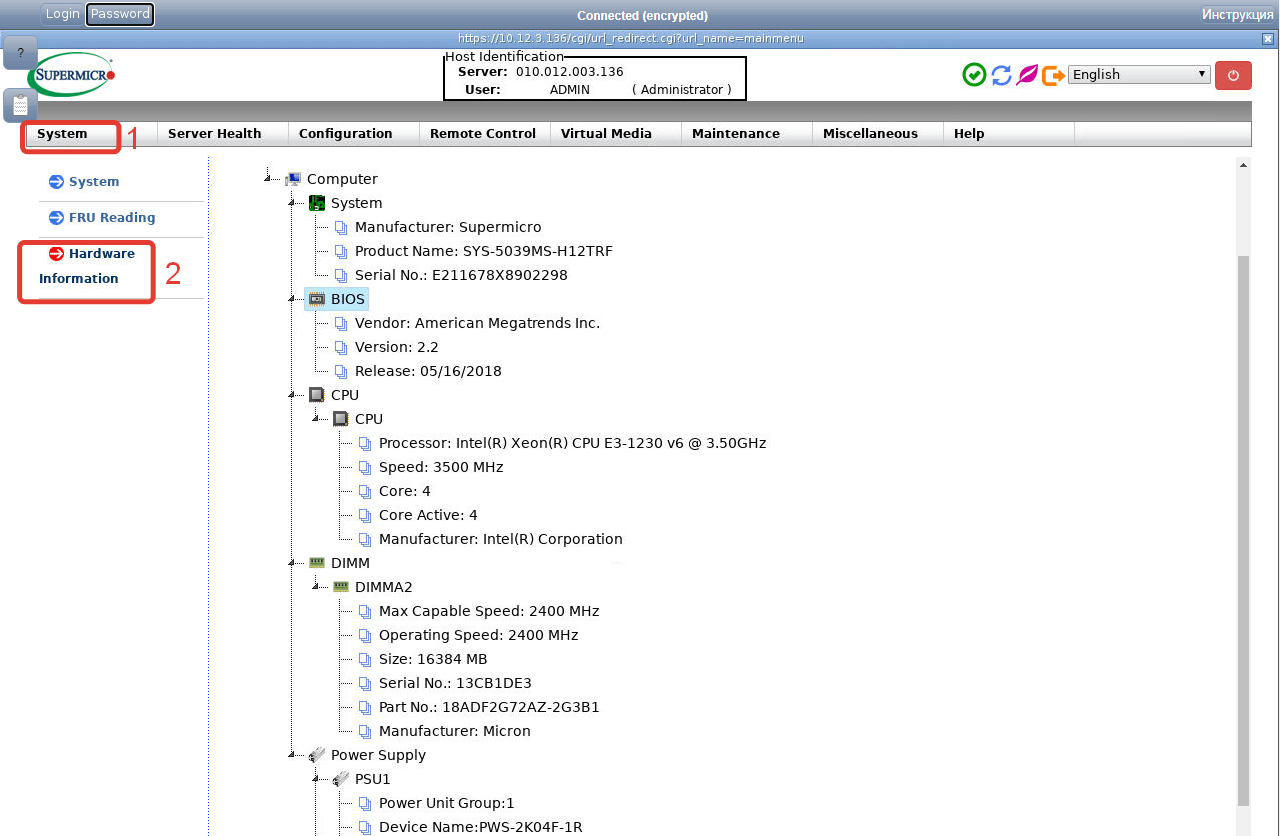

Системная информация
В данном разделе показаны характеристики подключенных компонентов к серверу: модель процессора, версия биос, тип и спецификации оперативной памяти и другие.
Для перехода в этот раздел нажмите в меню на вкладку System
.
![](/sites/default/files/images/node__261/image19.png)
Проверка температуры компонентов сервера
Один из важнейших разделов, в котором вы можете отслеживать информацию о состоянии компонентов сервера, например, критическом перегреве.
При возникновении каких-либо проблем с оборудованием вместо зелёных «квадратов» вы увидите красные — это будет означать, что в работе сервера могут возникнуть проблемы. В этом случае рекомендуем сразу обращаться в поддержку, наши специалисты восстановят корректную работоспособность сервера.
Чтобы перейти в этот раздел, нажмите на вкладку Server Health
и выберите пункт Sensor Readings
.
![](/sites/default/files/images/node__261/image16.png)

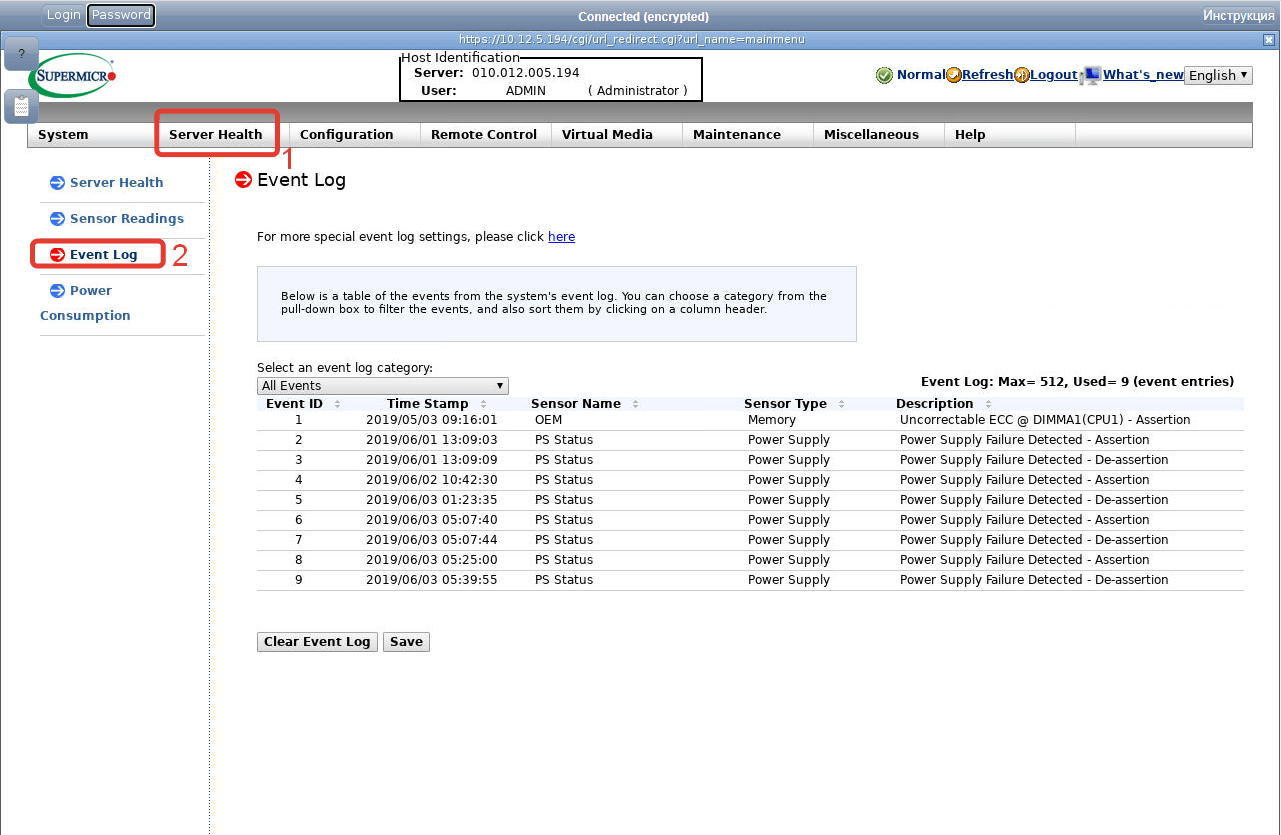

Проверка ошибок в логе
Еще один немаловажный раздел — в нем фиксируются проблемы, выявленные в работе сервера, и прочие системные уведомления, как, например, на скриншоте ниже.
Чтобы перейти в этот раздел, нажмите на вкладку Server Health
и выберите пункт Event Log
.
![](/sites/default/files/images/node__261/image5.png)
В данном случае алгоритм действий такой же, как и при проблемах с температурой — сразу обращайтесь в поддержку.
Управление питанием сервера

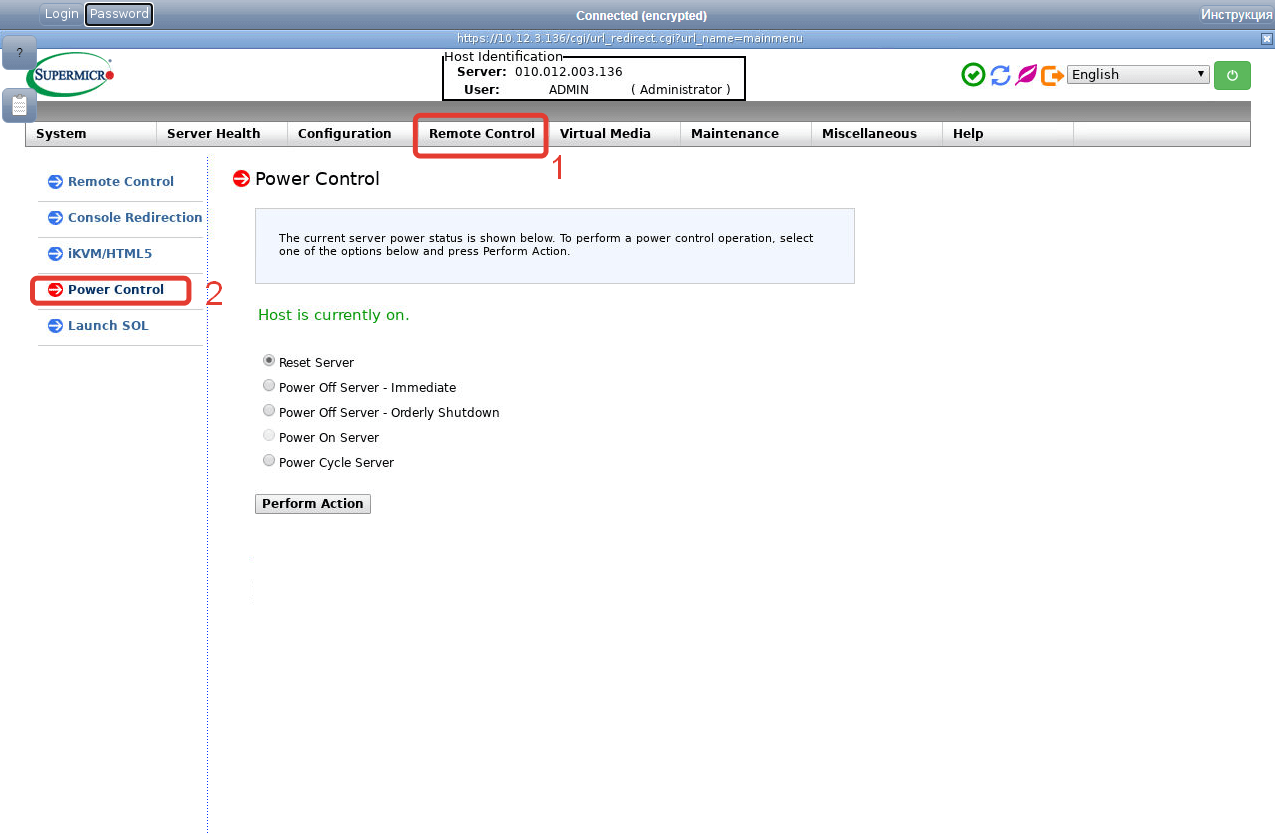

Чтобы перейти в этот раздел, выберите в меню Remote Control
, а затем пункт Power Control
. Отсюда вы сможете управлять питанием сервера: перезагружать его, включать или выключать.
![](/sites/default/files/images/node__261/image3.png)
Консоль удаленного сервера
Это интерфейс, который позволяет дистанционно подключиться к серверу и работать с ним напрямую. Чтобы попасть в консоль, перейдите на страницу удаленного управления через Remote Control
- iKVM/HTML5
и нажмите кнопку iKVM/HTML5
.
![](/sites/default/files/images/node__261/image17.png)

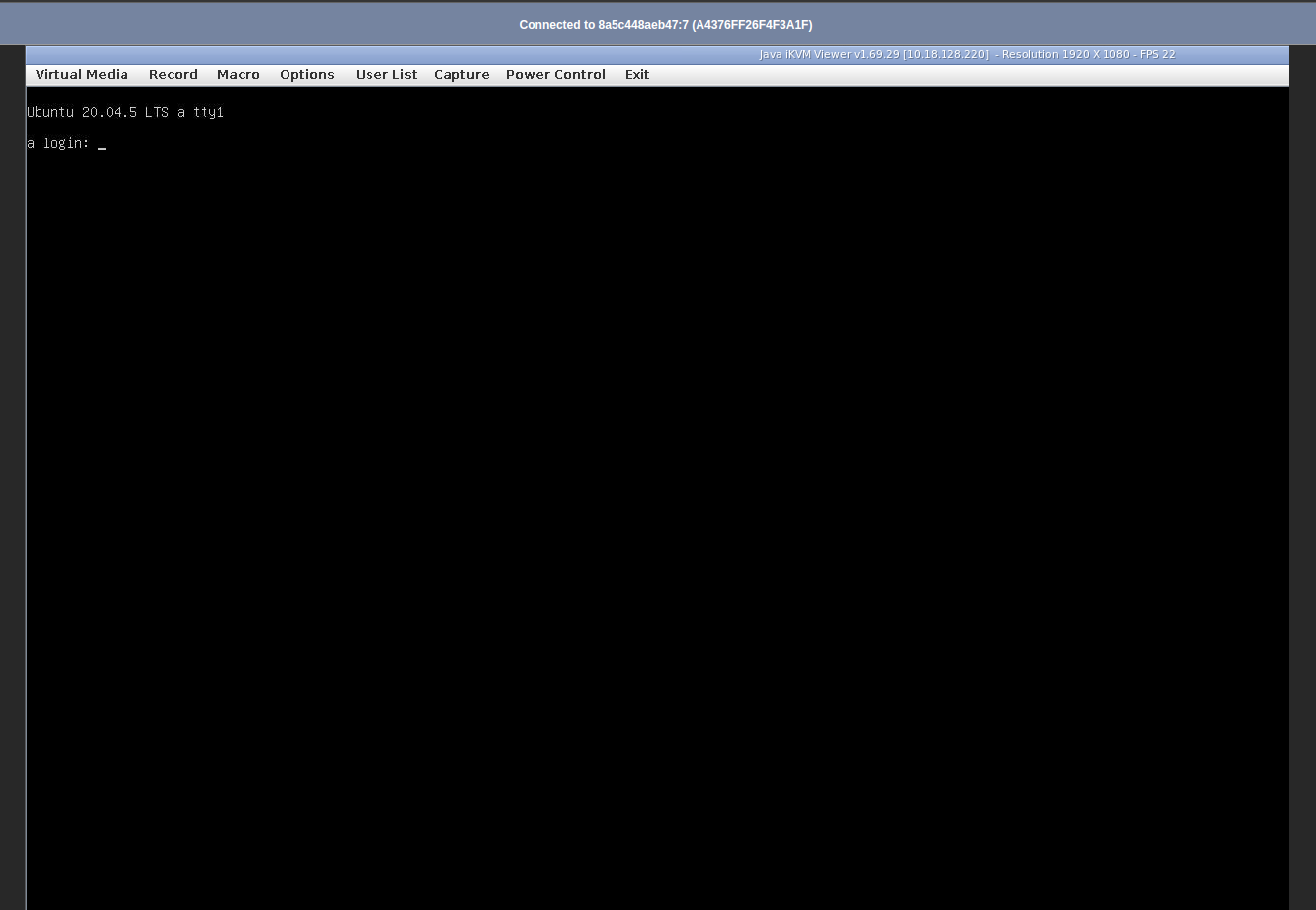

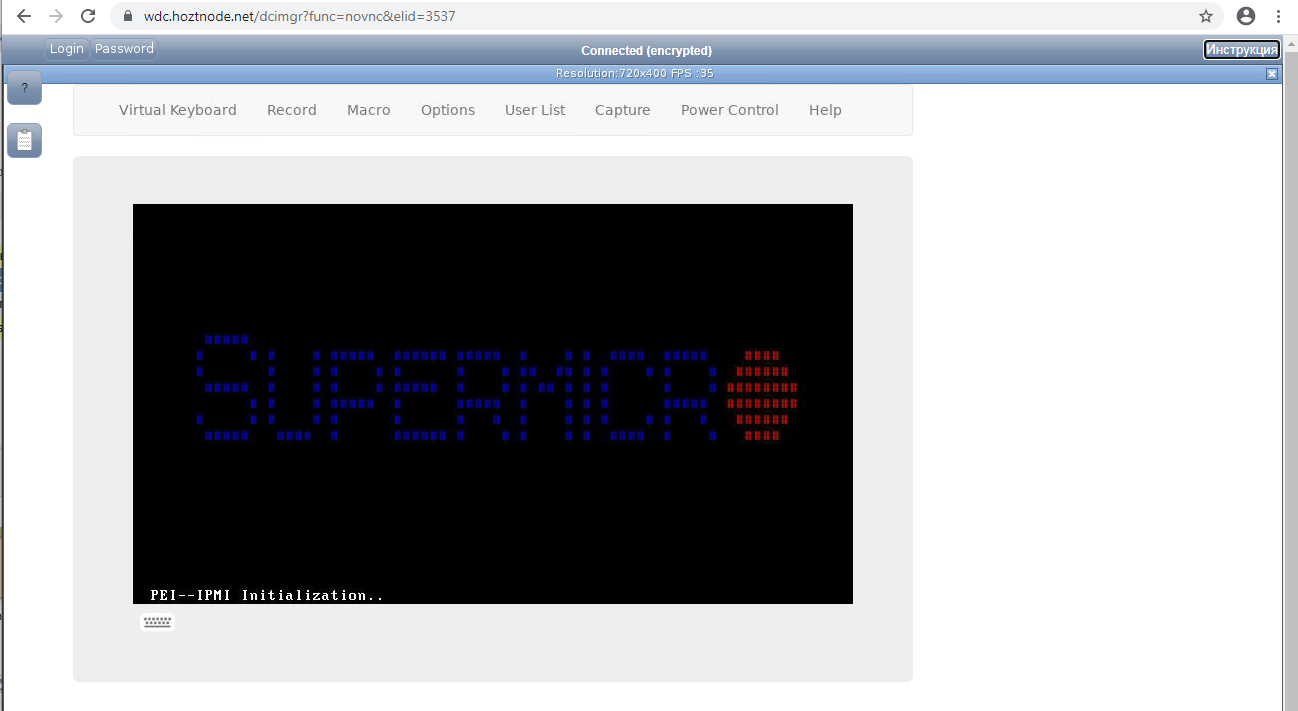

Откроется окно с изображением экрана сервера.
![](/sites/default/files/images/node__261/image18.png)
Через него вы сможете изменять параметры BIOS, устанавливать различные ОС из собственных iso-образов (необходимо написать нам в поддержку чтобы подключили сам iso-образ к серверу), редактировать настройки т.д..
Основные инструменты
В верхней части экрана указаны основные элементы управления, расскажем о них подробнее.

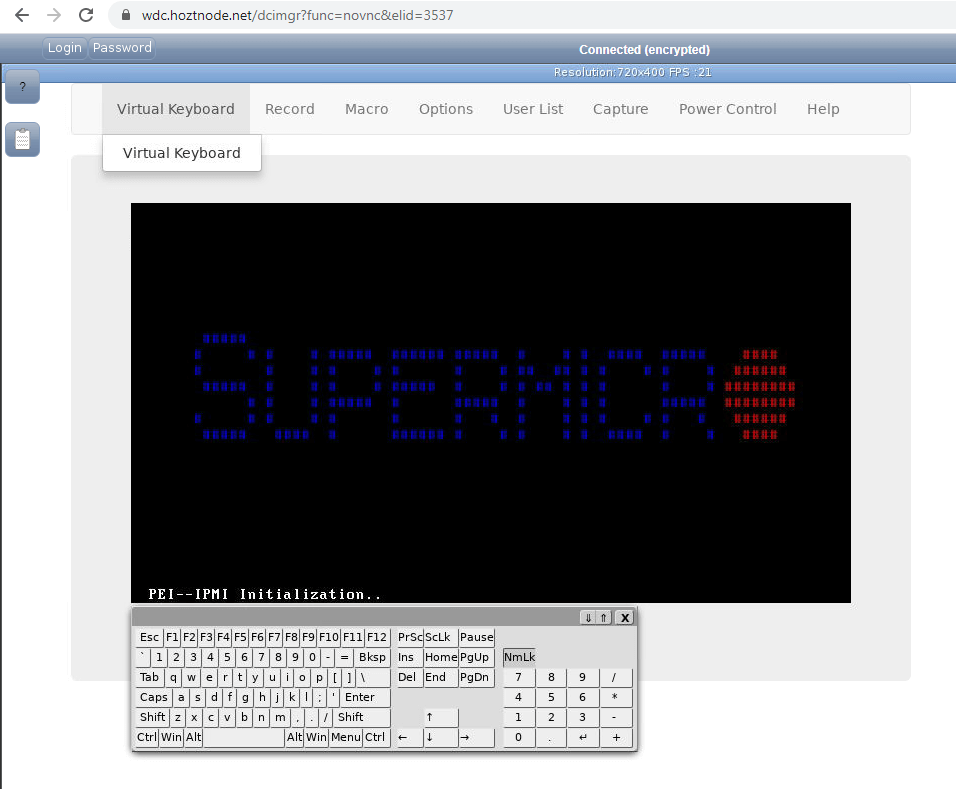

Виртуальная клавиатура
Эмулирует нажатие кнопок клавиатуры, удобно использовать при проблемах ввода с физической (которая у вас под рукой) клавиатуры или и вовсе при ее отсутствии.
![](/sites/default/files/images/node__261/image11.png)

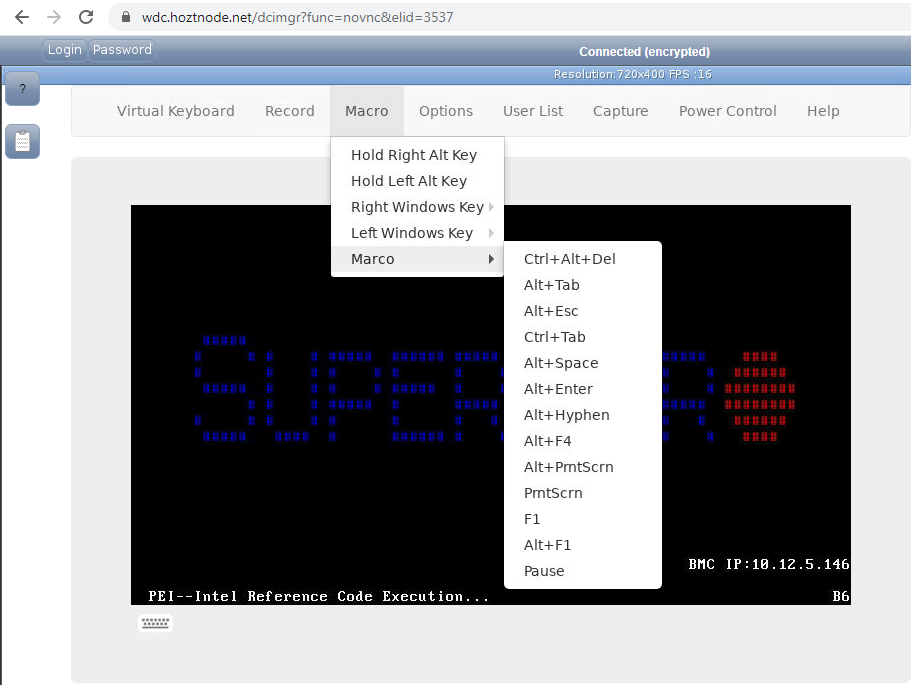

Эмуляция нажатия сервисных комбинаций клавиш
Необходимы, чтобы системные комбинации отрабатывались не на вашем компьютере, а на удалённом сервере, например, если нажмете Alt+F4 на вашей клавиатуре, то активное окно закроется на вашем компьютере, а чтобы эта команда сработала на сервере, как раз и необходимо данное подменю.
![](/sites/default/files/images/node__261/image15.png)

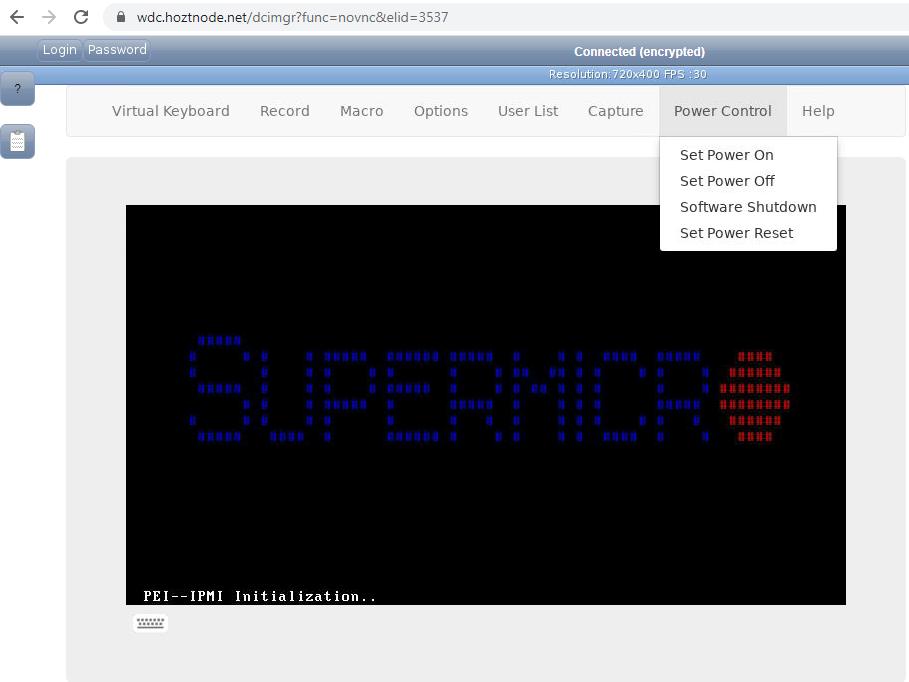

Управление питанием сервера
Ранее уже рассматривали, как перезагрузить сервер, но из данного подменю делать это гораздо удобнее. Так не придётся не возвращаться назад и потом открывать консоль заново.
![](/sites/default/files/images/node__261/image1.png)
Основные операции при работе в консоли удаленного сервера
Рассмотрим основные операции, которые сложно выполнить без удаленной консоли.
Настройка BIOS

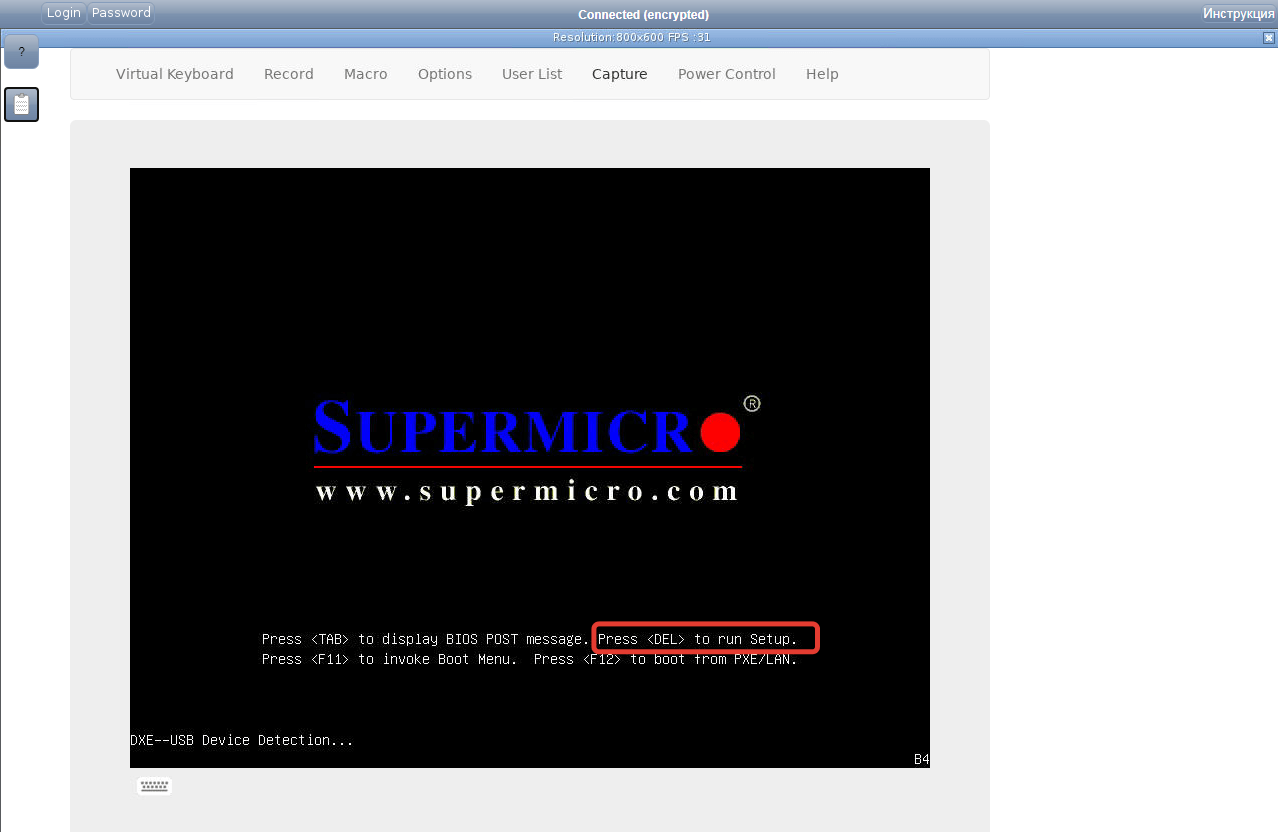

Перезагрузите сервер. При загрузке будет указана клавиша для входа в загрузочное меню (обычно это клавиша Del или F2, могут отличаться на других платформах).
![](/sites/default/files/images/node__261/image7.png)

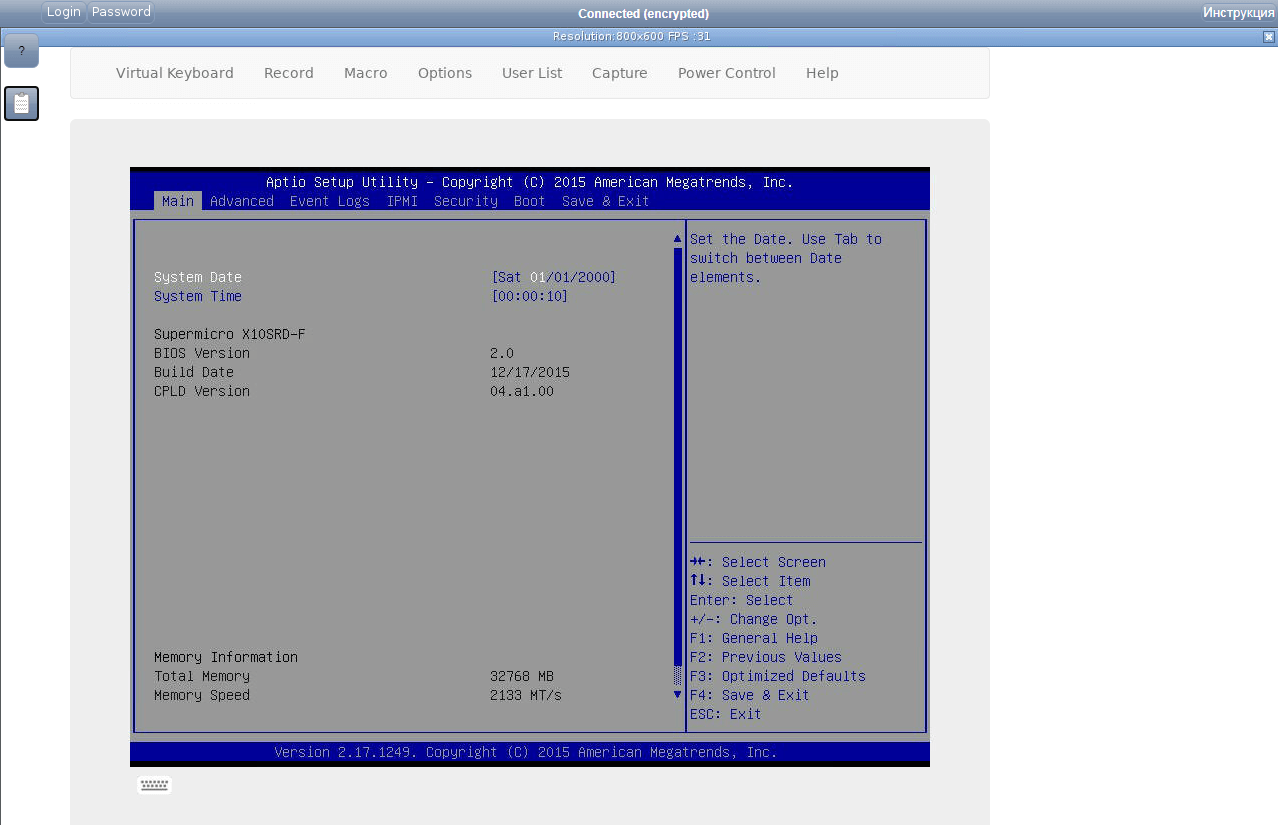

В нашем случае это клавиша Del, нажимайте её, пока не попадёте в данное меню. Если не удалось попасть в BIOS с первого раза, перезагрузите сервер и начните заново.
![](/sites/default/files/images/node__261/image14.png)
Произведите необходимые настройки. Для сохранения и выхода и BIOS нажмите F4, как указано в подсказке внизу справа на экране.
Установка ОС из iso-образа
Сперва необходимо написать нам в поддержку для подключения iso-образа к серверу. После ответа, что образ подключен, приступите к установке ОС. Необходимо загрузиться с только что подключенного образа, есть 2 варианта:
1 вариант. Через BIOS, установив устройство с iso-образом в начало загрузки.

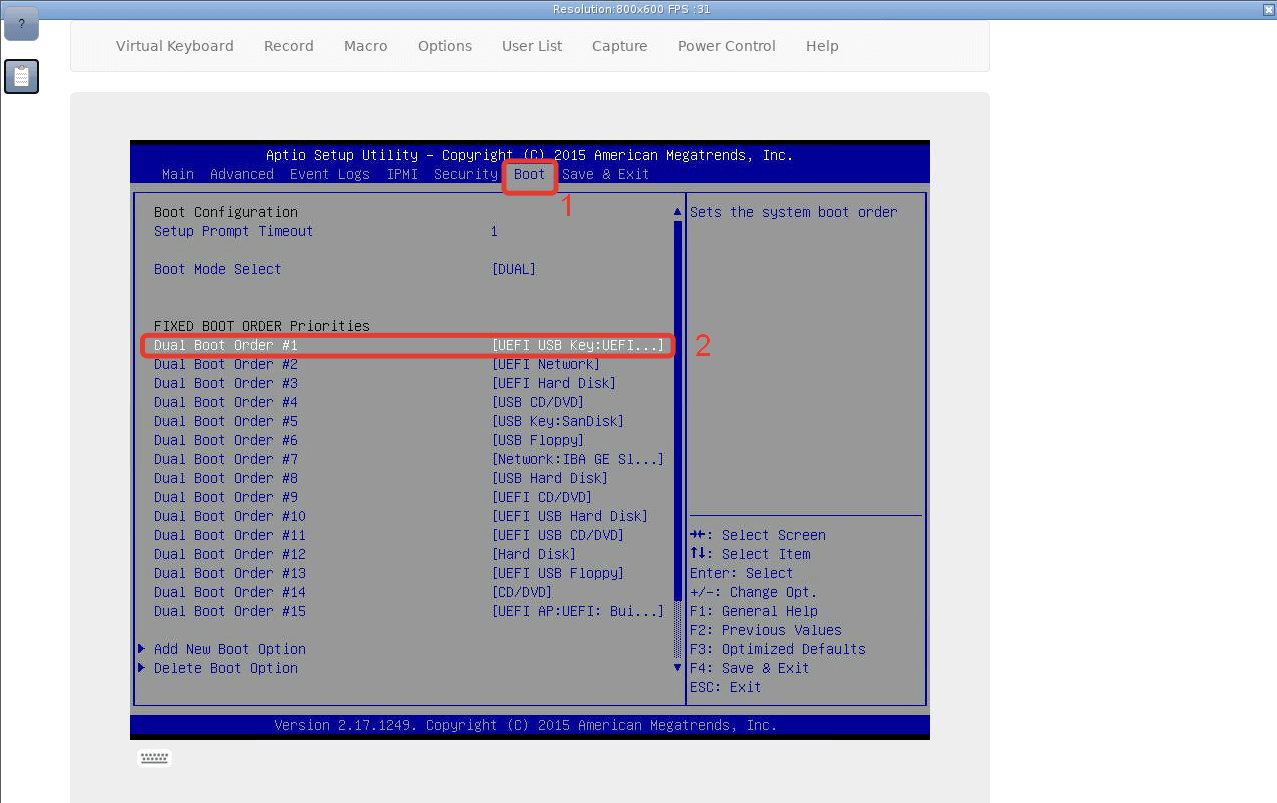

Зайдите в BIOS, как указано в пункте Настройка BIOS
, перейдите в окно Boot
стрелками ‘влево/вправо (стрелки на клавиатуре)’ и установите его первым в список приоритета загрузки (напоминаем, на других платформах действия могут немного отличаться). После этого перейдите в окно Save & Exit
, выберите Save Changes and Reset
и нажмите Yes
для сохранения внесённых изменений.
![](/sites/default/files/images/node__261/image4.png)

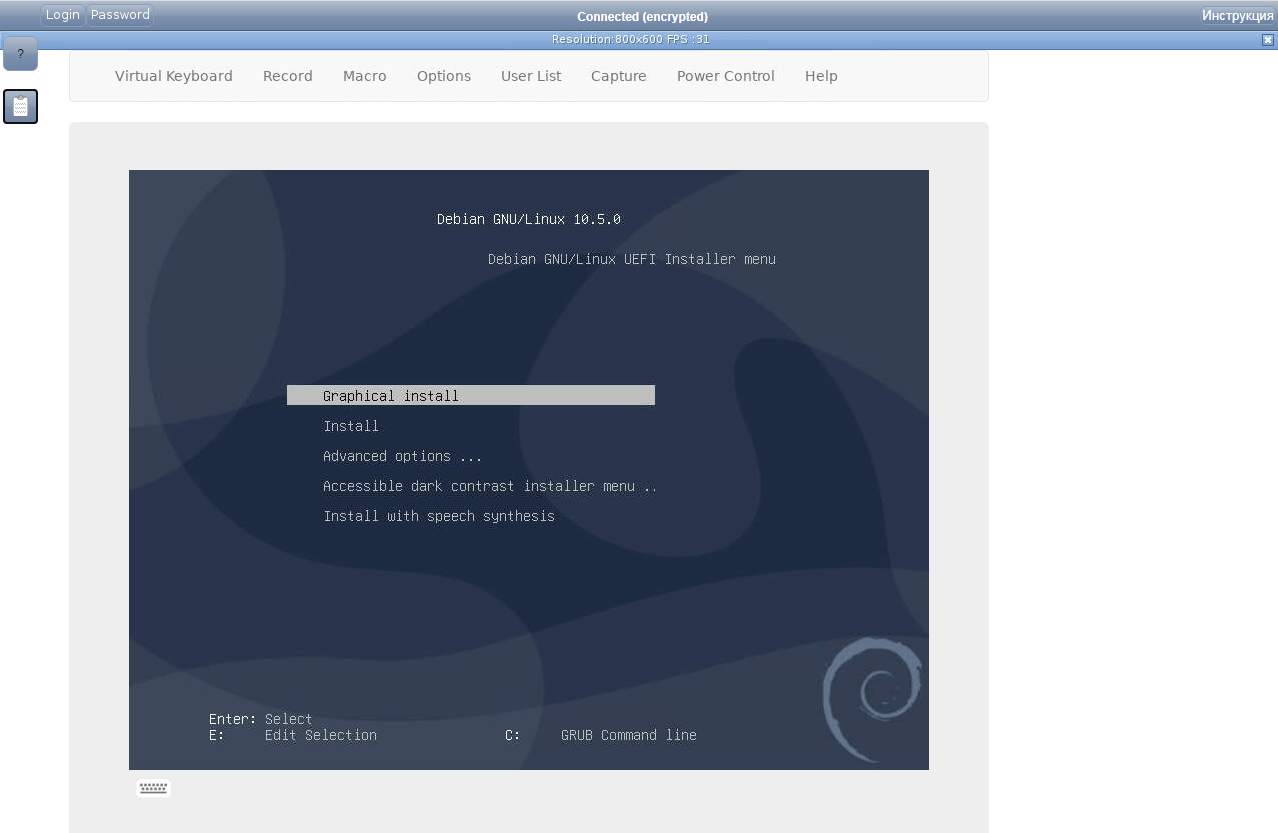

После этого сервер перезагрузится и будет загружен с iso-образа.
![](/sites/default/files/images/node__261/image10.png)
Продолжите самостоятельно установку ОС.
2 вариант. Через меню загрузки (boot menu).

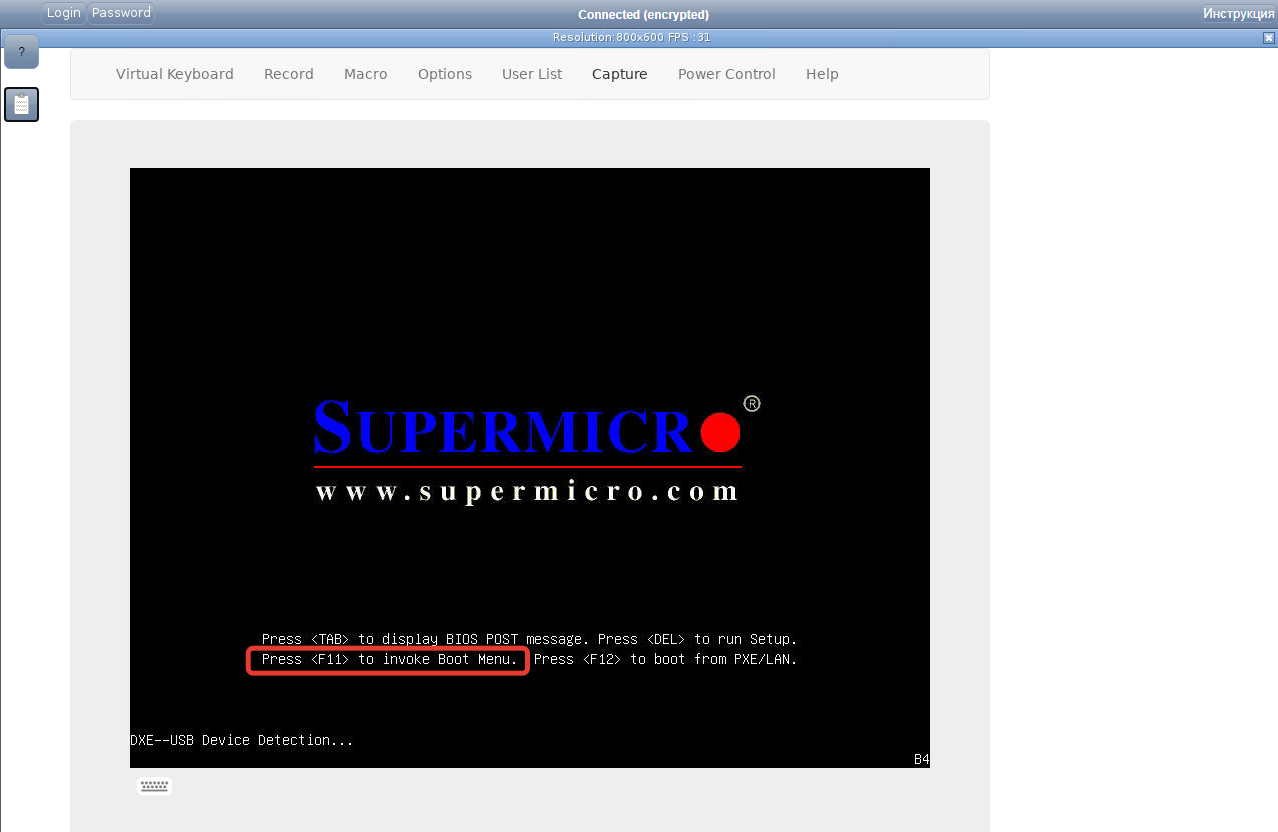

Перезагрузите сервер. При загрузке будет указана клавиша для входа в загрузочное меню (обычно это клавиша F11 или F8, могут отличаться на других платформах).
![](/sites/default/files/images/node__261/image13.png)

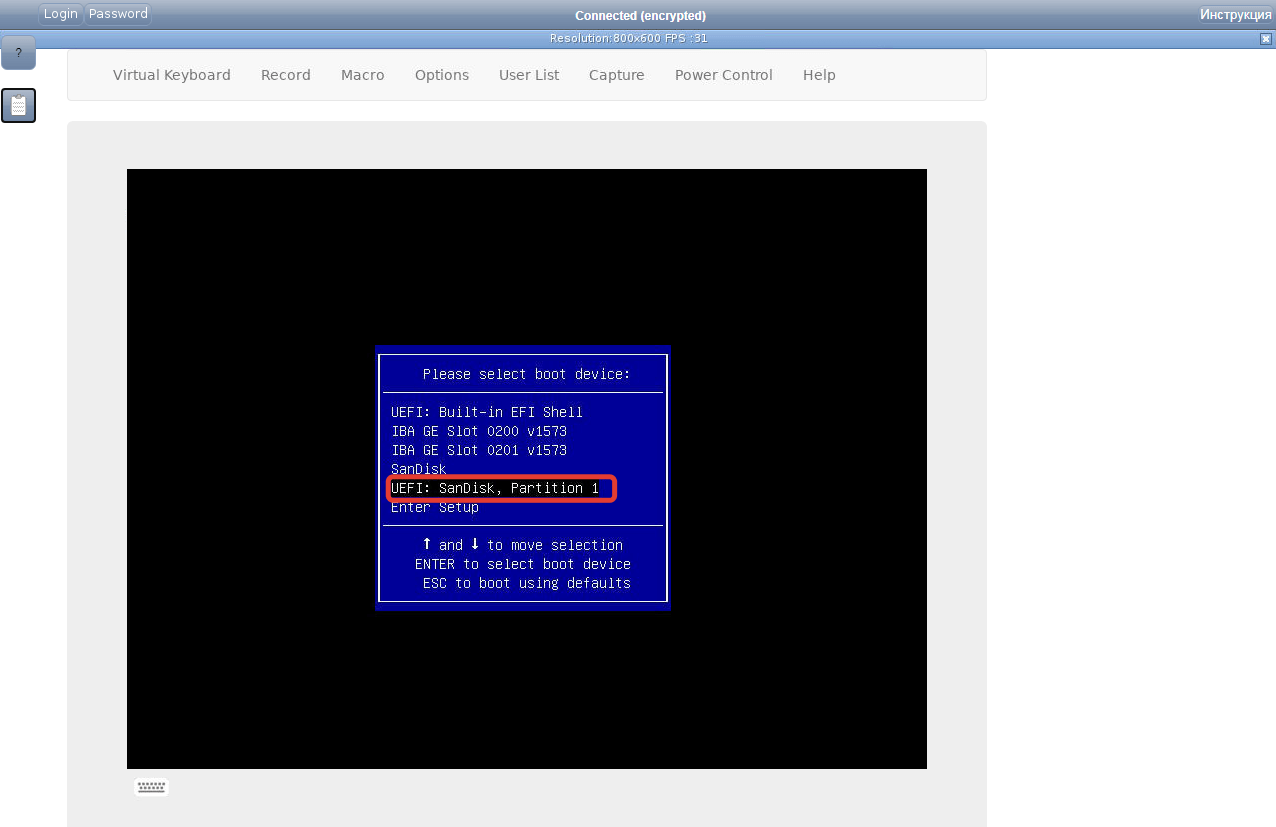

В нашем случае это клавиша F11, нажимайте её, пока не попадёте в данное меню.
![](/sites/default/files/images/node__261/image12.png)
Выберите устройство и нажмите Enter, система начнет загрузку с iso-образа.
![](/sites/default/files/images/node__261/image10.png)
Продолжите самостоятельно установку ОС.
