Компания VMware является разработчиком программного обеспечения виртуализации, которое используется для настройки сетевых хранилищ, удалённых рабочих мест, облачных дата-центров.

В этой статье мы рассмотрим установку одного из популярных продуктов компании — гипервизора ESXI, он же VMvisor, который позволяет создавать на одном сервере несколько виртуальных машин с гибкими настройками и широким спектром возможностей. Грубо говоря, у нас будет «сервер внутри сервера».

Для установки потребуется:

• Проверить, совместимо ли текущее оборудование с устанавливаемой версией ESXI. Это можно сделать по ссылке.

• ISO-образ с ESXI — скачать его можно непосредственно из Личного кабинета VMware при наличии активной лицензии.

• И консоль управления — это может быть IPMI либо IP KVM. Определить, есть ли в сервере модуль IPMI, можно по наличию иконки в DCImanager, либо по модели сервера — IPMI присутствует в моделях Xeon (E3, E5, Scalable). Если модуля нет, а установить гипервизор требуется, закажите IP KVM.

Первый шаг — подключение ISO.

Сделать это можно через запрос в поддержку, указав прямую ссылку на образ, например с Яндекс-диска. Мы подключим usb-флешку непосредственно к серверу.

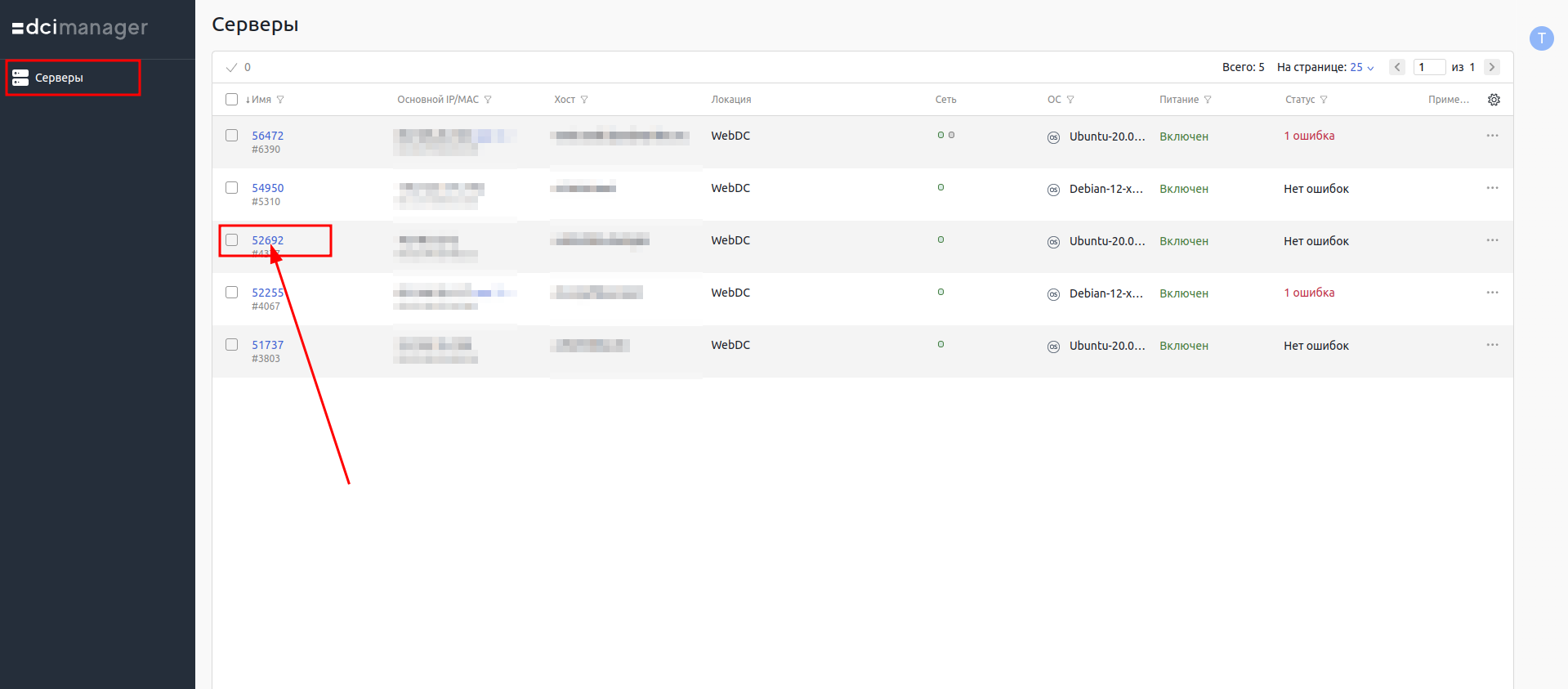

Переходим ко второму шагу — подключение к IPMI. В DCImanager перейдите в раздел Серверы — выделите необходимый сервер и нажмите на ссылку с номером сервера.

Откроется краткая сводка по данному серверу, где будет графа Подключения, в которой вам нужно найти столбец BMC и кнопку Открыть консоль, если вы хотите попасть в терминал сервера, либо кнопка Перейти, если хотите авторизоваться в IPMI и посмотреть параметры и показатели через IPMI. Выберем кнопку Перейти.

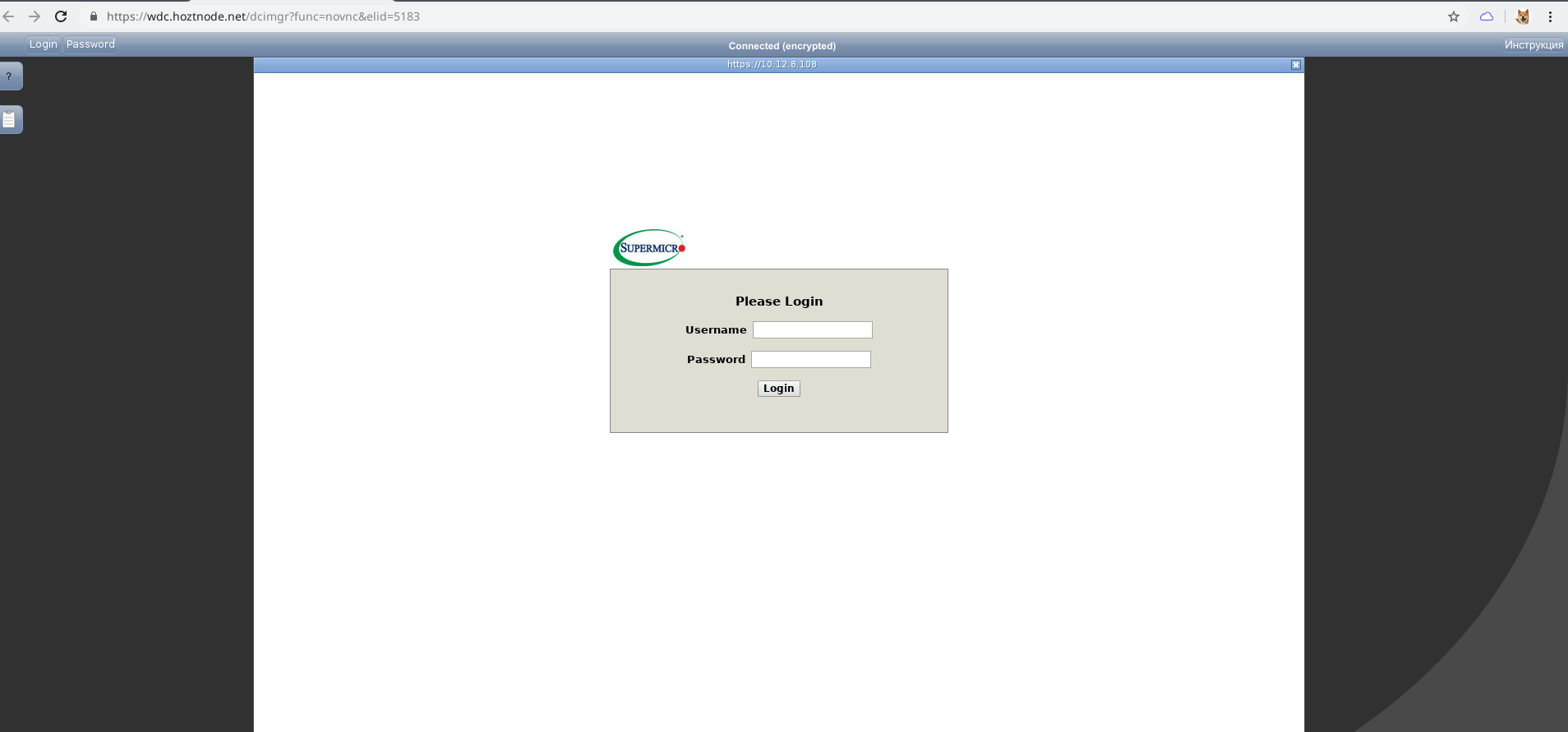

Появится окно авторизации, где нужно ввести логин и пароль — они указаны справа от значка IPMI, или последовательно нажать кнопки ввода логина и пароля:

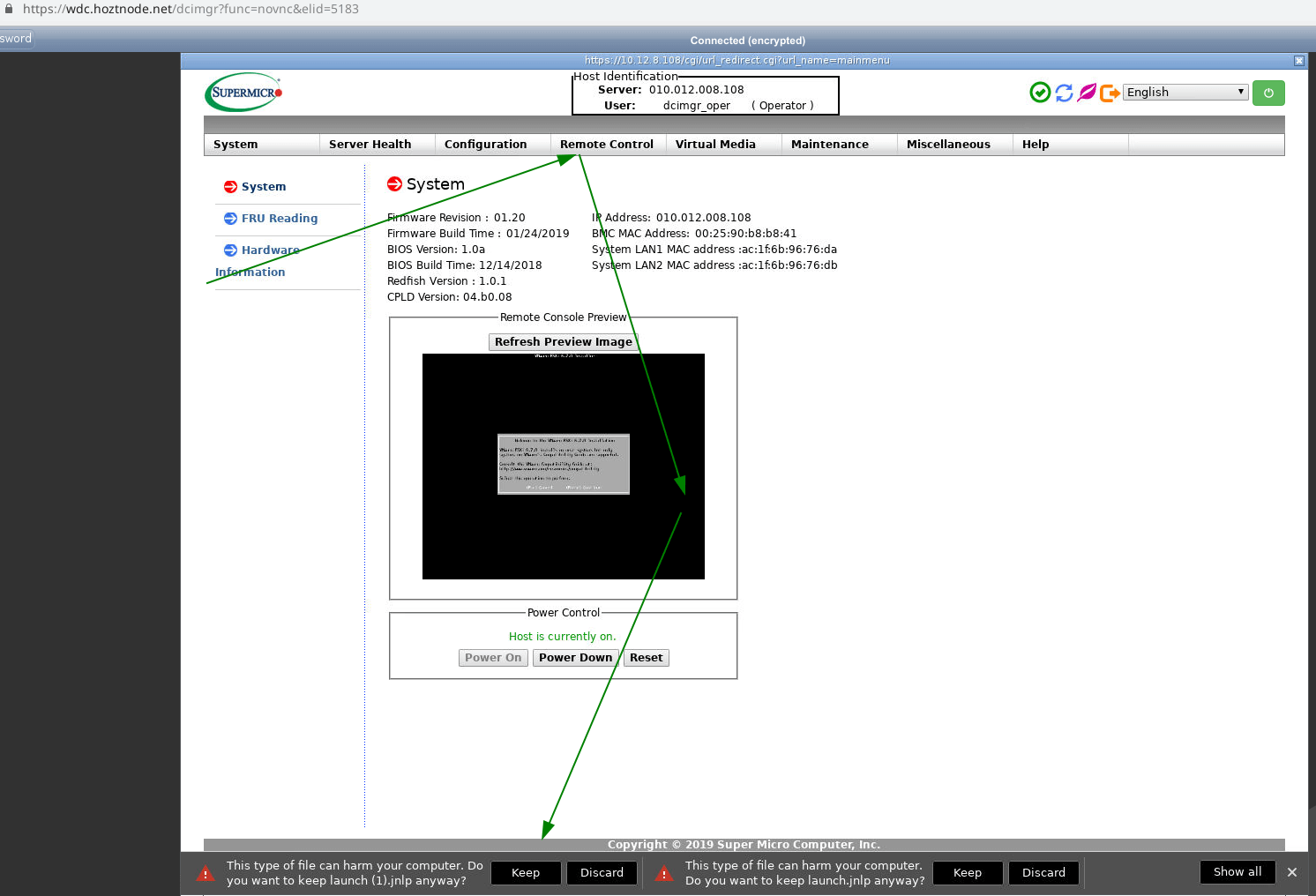

Если все верно, то вы попадёте на экран авторизации. В зависимости от сервера интерфейс может отличаться. Далее находим экран со встроенным KVM. Так это выглядит на Xeon:

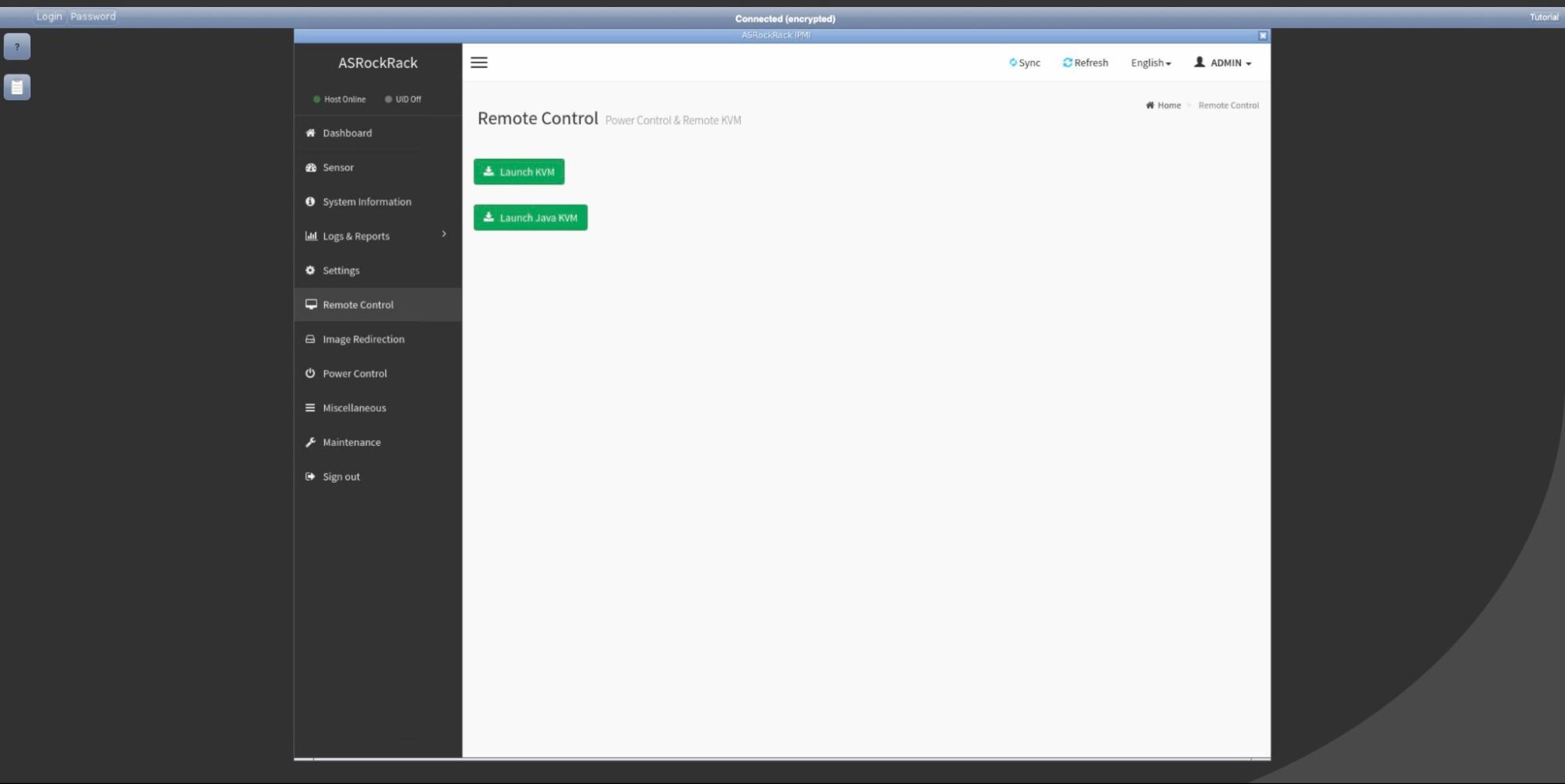

Так на Ryzen:

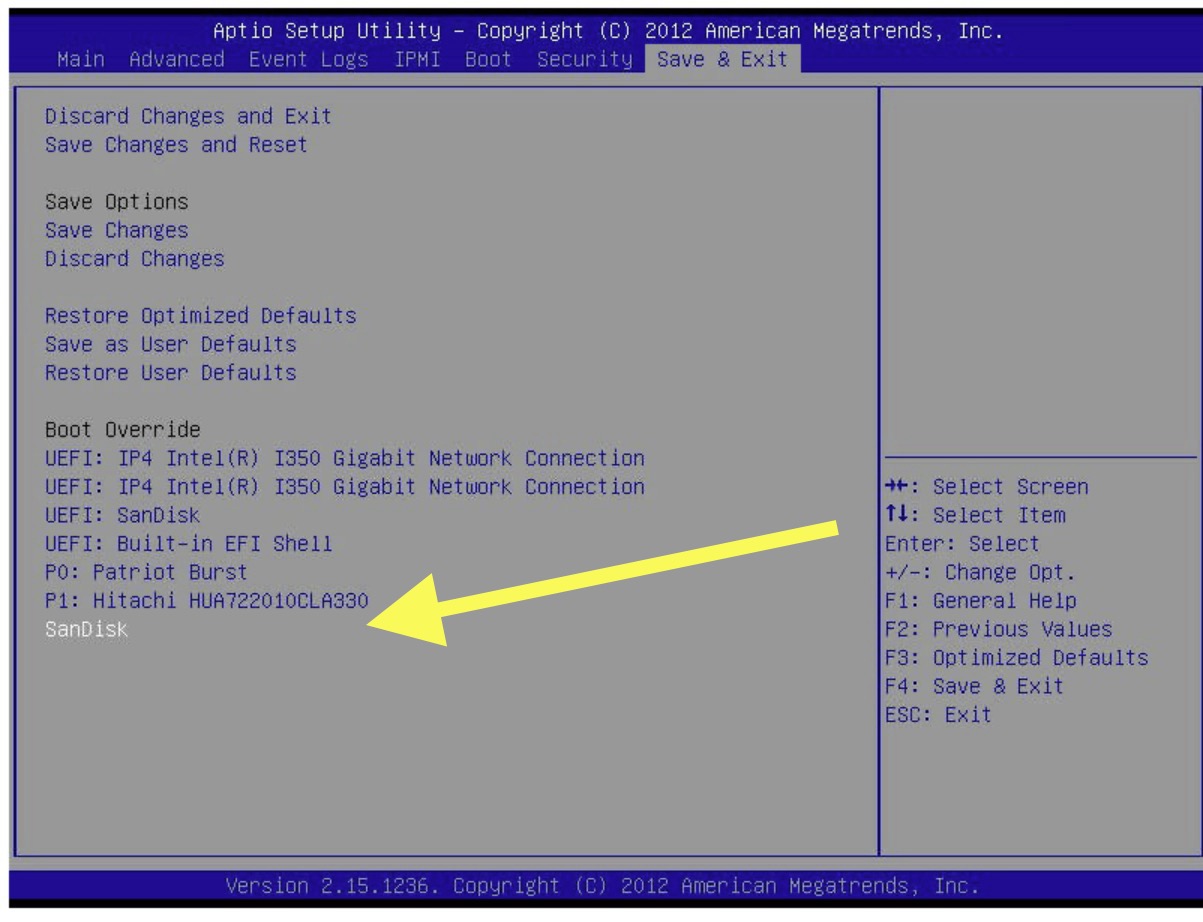

Далее перезагружаем сервер, нажимаем DEL или F2 в зависимости от модели материнской платы и через меню загрузки BIOS выбираем USB-устройство и загружаемся с него. Возможно, потребуется включить CSM — совместимость с устаревшим стилем загрузки Legacy. Также рекомендуется проверить, что включена виртуализация — как правило, пункт находится в параметрах процессора, в каждом BIOS свои пункты меню.

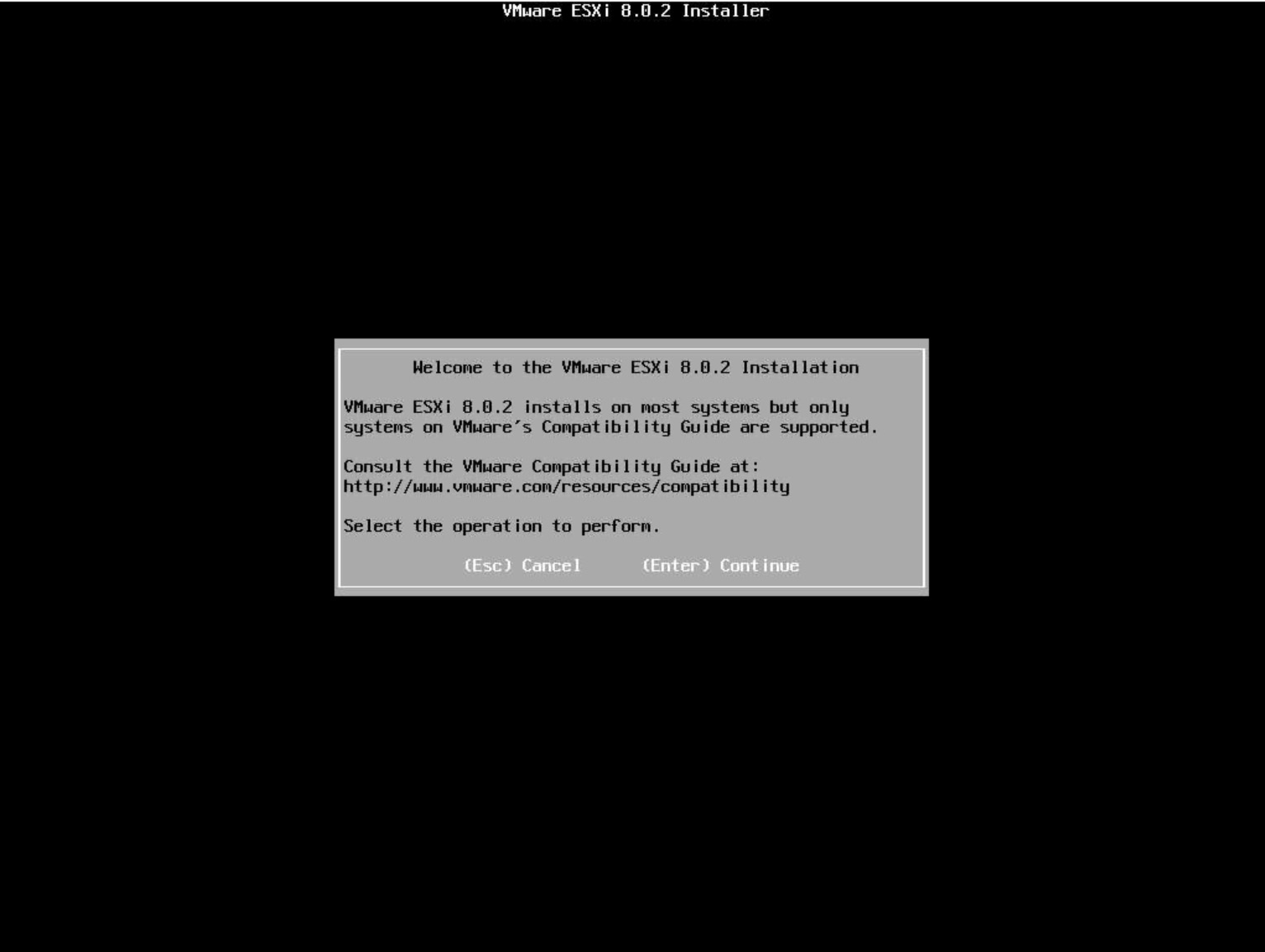

Если подключенный образ загрузился успешно, появится приветственное окно установщика. В этой статье мы рассмотрим установку актуальной на март 2024 года версии 8.02.

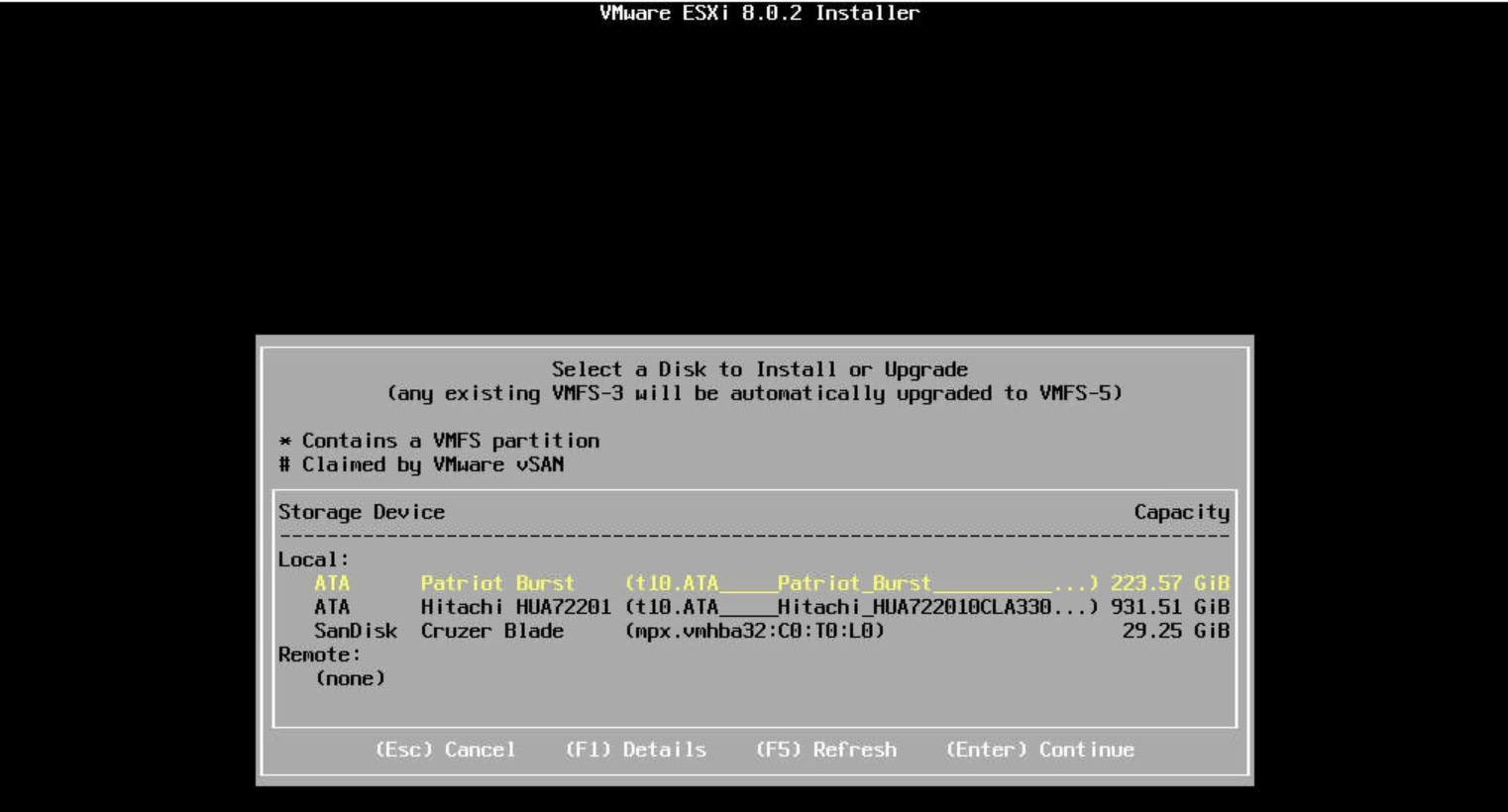

Кликаем Enter, внимательно читаем и принимаем лицензионное соглашение, далее открывается список доступных дисков на сервере.

В нашем примере мы будем использовать два диска:

• SSD небольшого объёма для работы самого VMware как гипервизора (хоста);
• HDD для размещения виртуальных серверов.

Выбираем диск, на который будем устанавливать EXSI, и продолжаем установку. В нашем случае— SSD, первый в списке. Запоминаем его модель и производителя, это пригодится в дальнейшем при загрузке свежеустановленной системы.

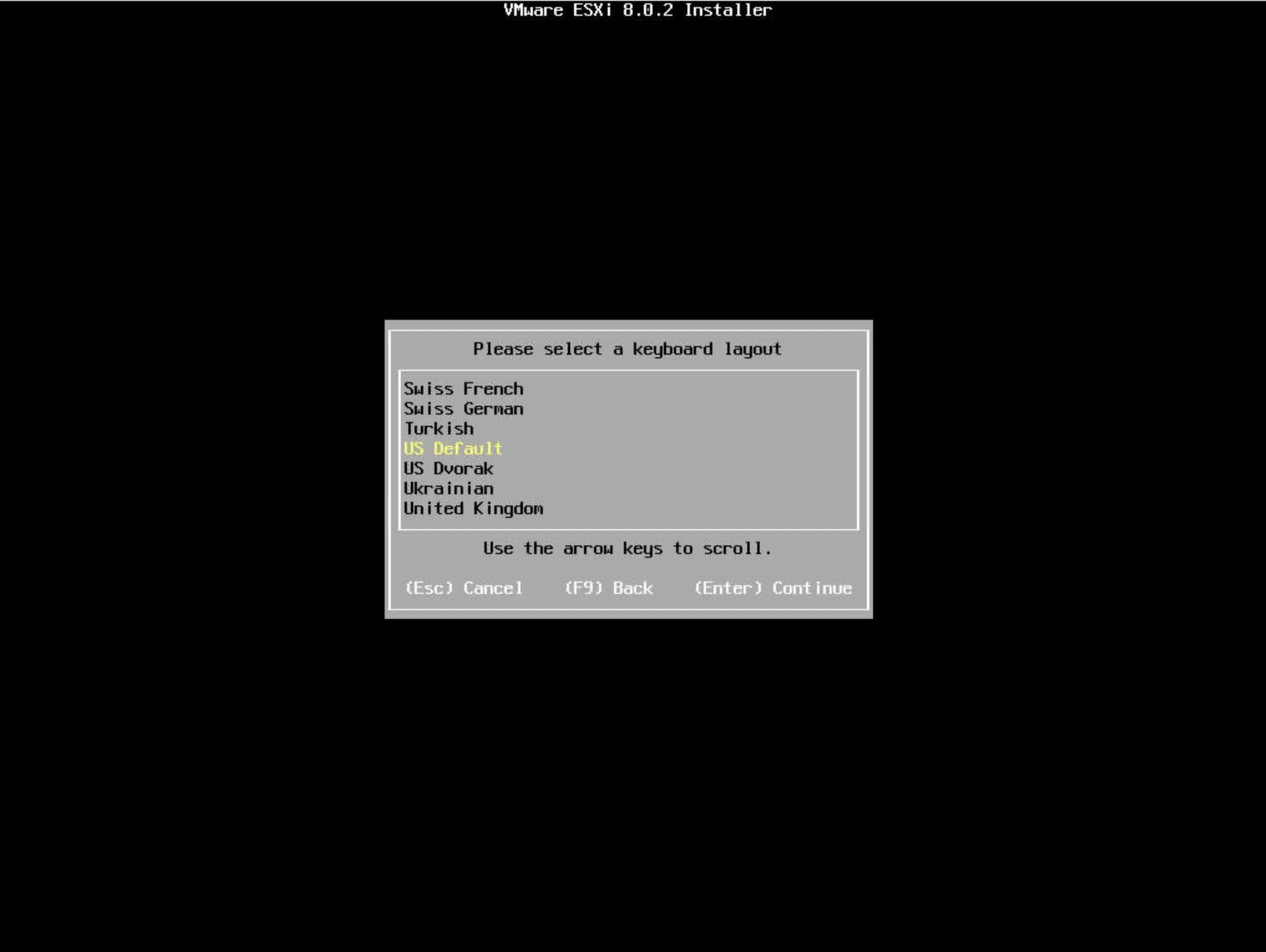

Следующий пункт — выбор языковой раскладки.

Следующий шаг — установка пароля root. Для удобства рекомендуем указать простой пароль (по требованиям установщика, не менее семи знаков в нижнем, верхнем регистре и символы. Например, 3heDYxse*), а затем, уже имея доступ по SSH к сети, изменить его на надёжный.

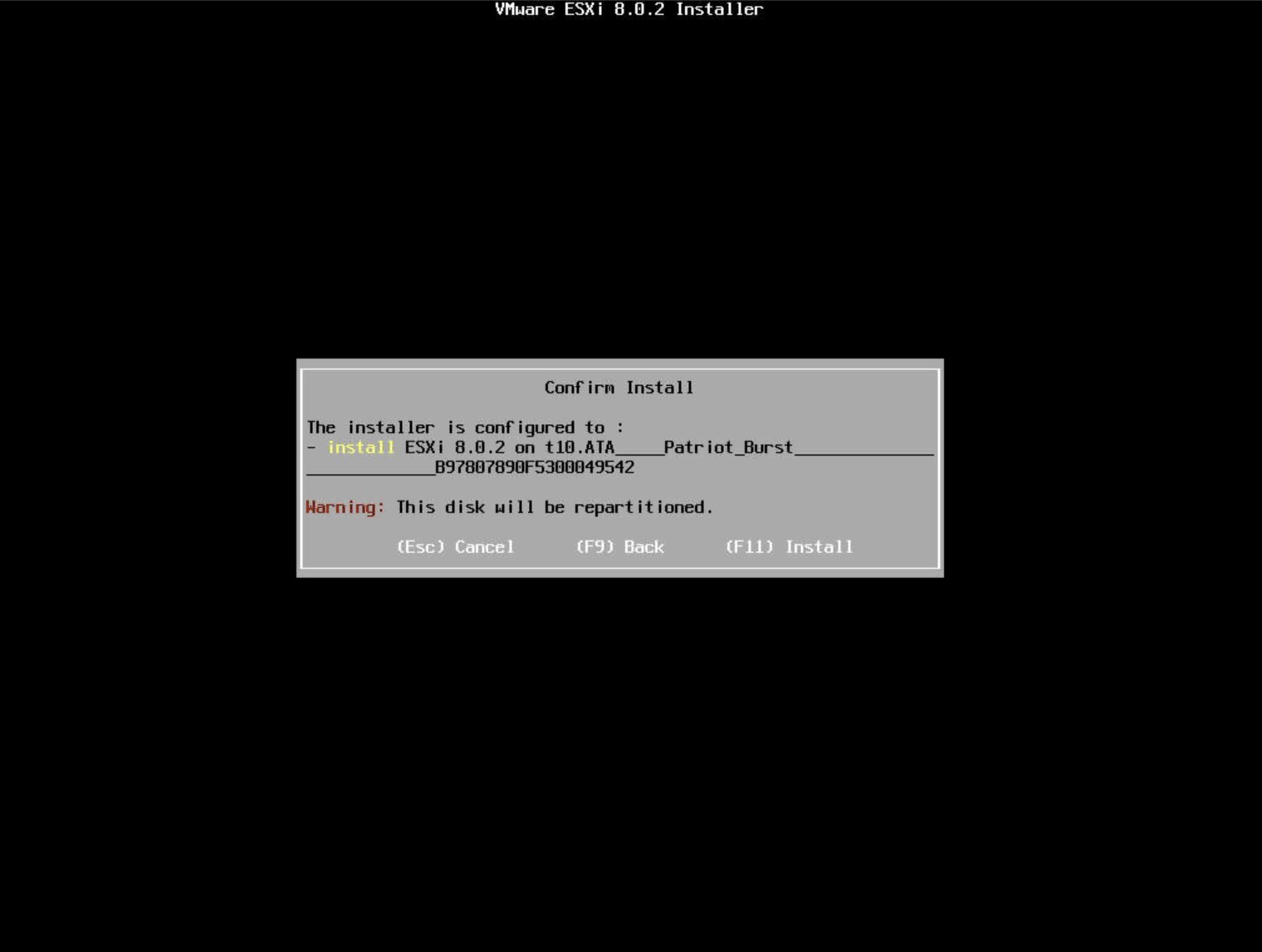

Следующий этап — разметка ранее выбранного диска. Установщик попросит принять тот факт, что диск будет очищен и все текущие данные на нём будут переписаны. Для подтверждения нажимаем F11.

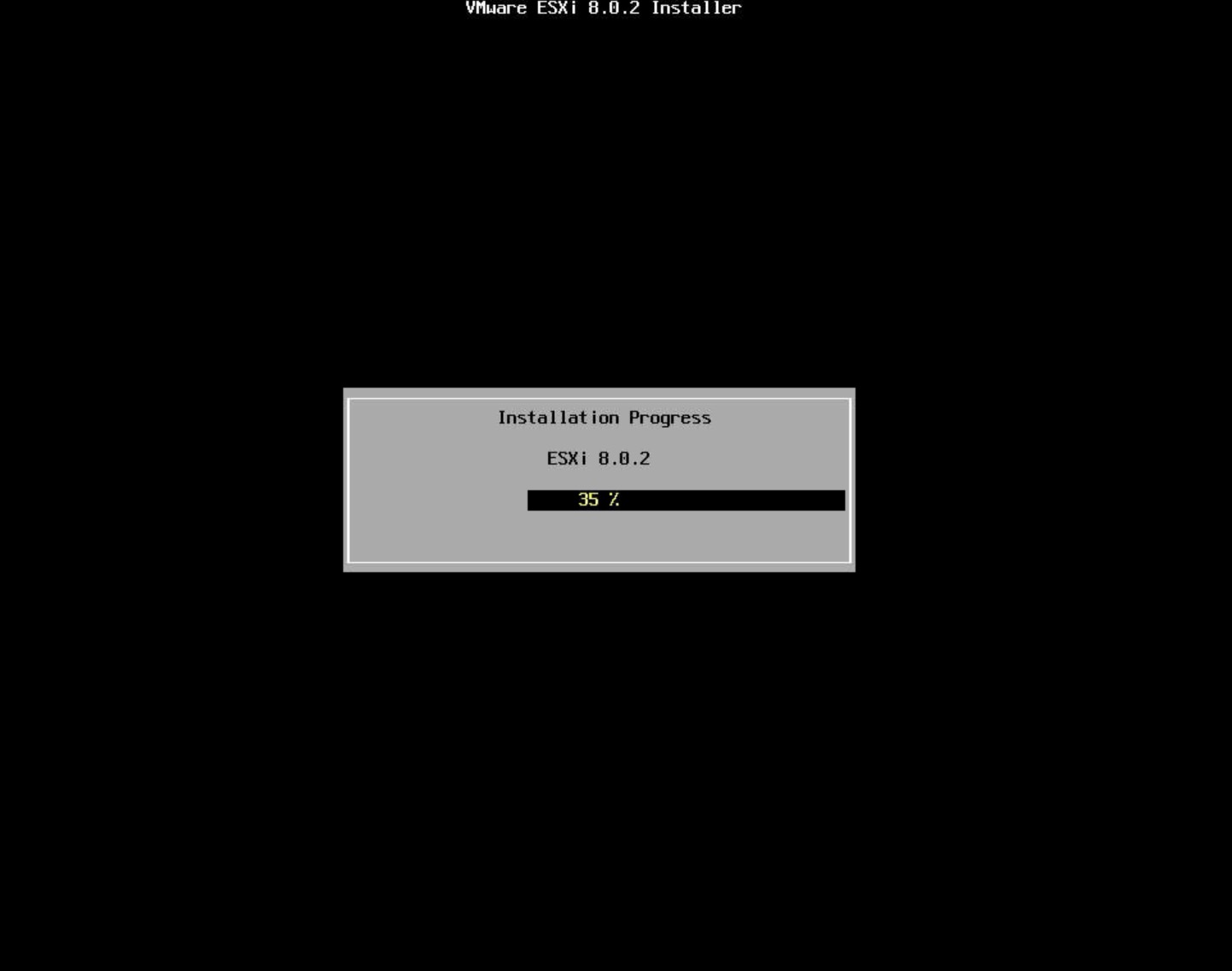

После этого начнется установка. В среднем процесс установки занимает 10 минут.

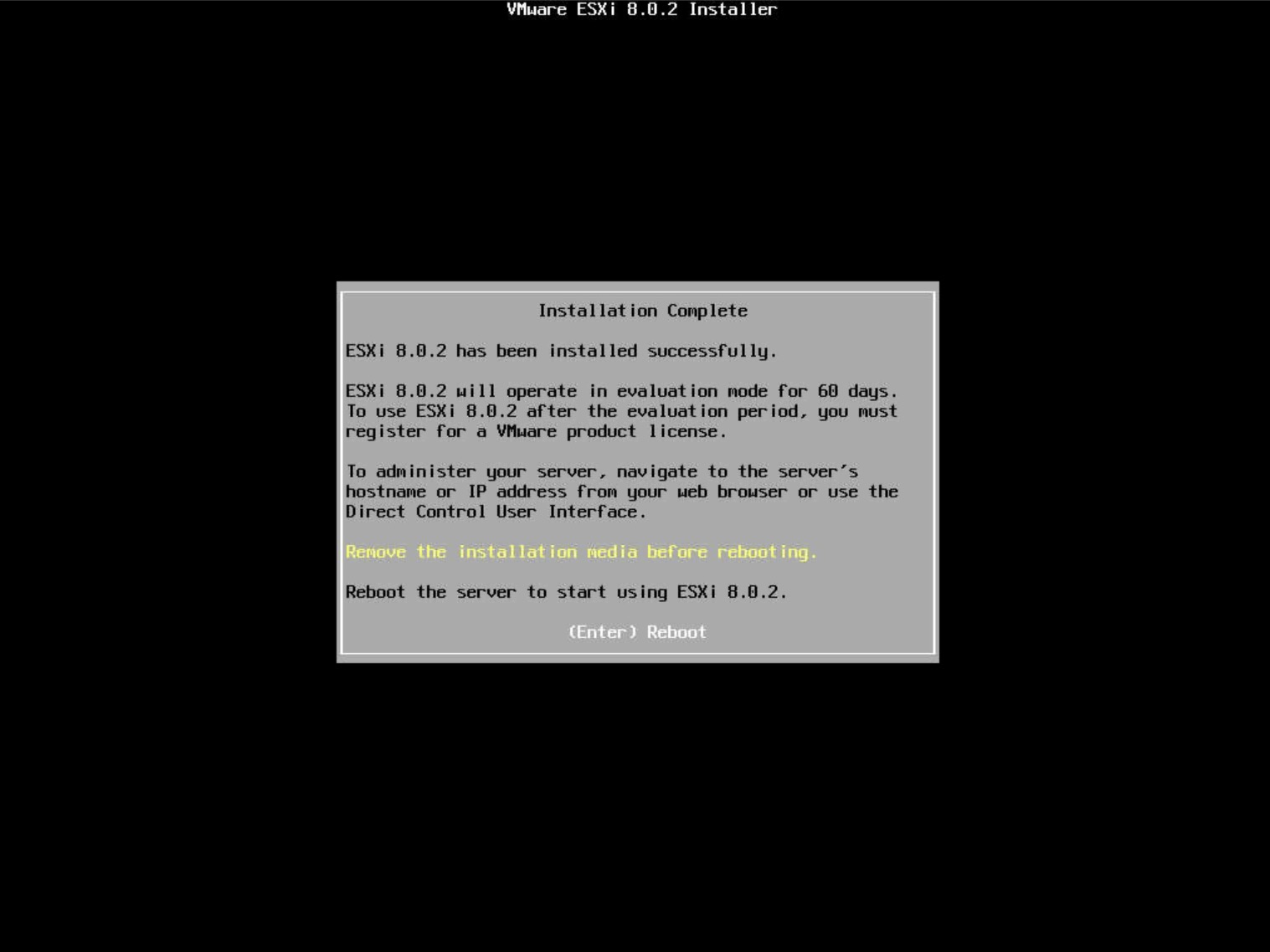

Если всё прошло успешно, увидите предупреждение о необходимости перезагрузки сервера:

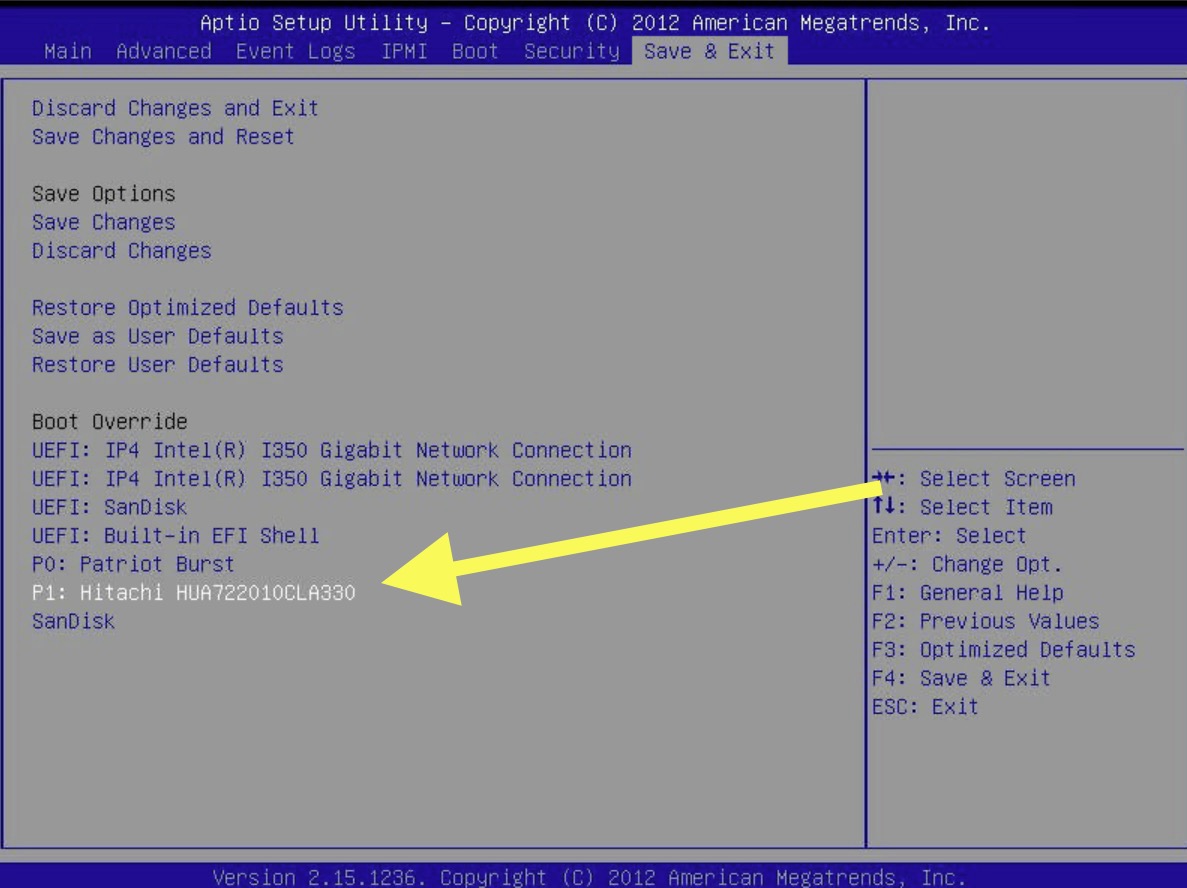

После перезагрузки сервера заходим в меню BIOS и выбираем в пунктах меню жёсткий диск, на которые производили установку:

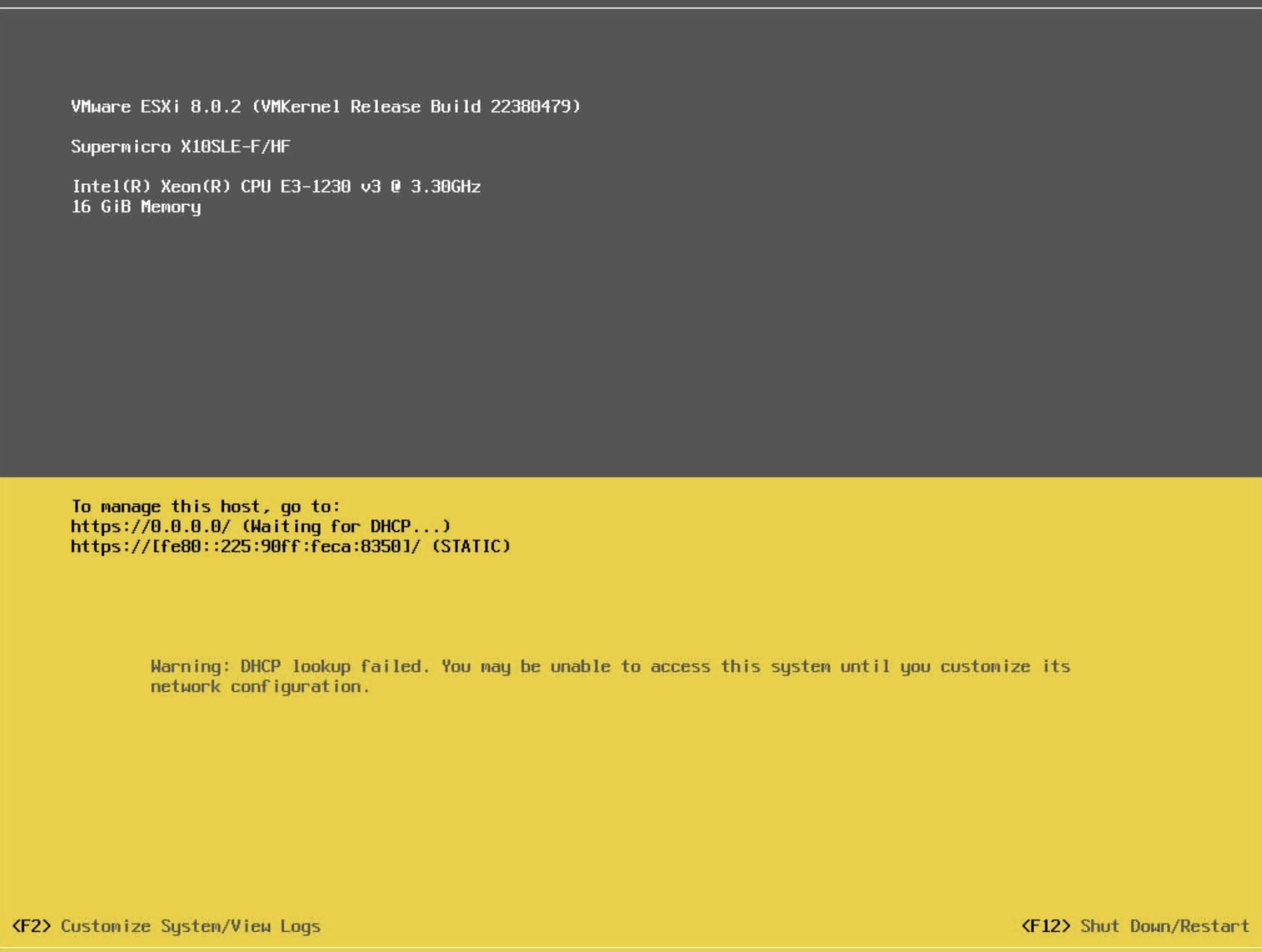

После загрузки системы авторизуемся и приступаем к настройке сети:

Нажимаем F2, вводим пароль root, который мы придумали в начале и уже использовали на этапе установки.

В меню слева выбираем пункт Configure Management Network > IPv4 Configuration.

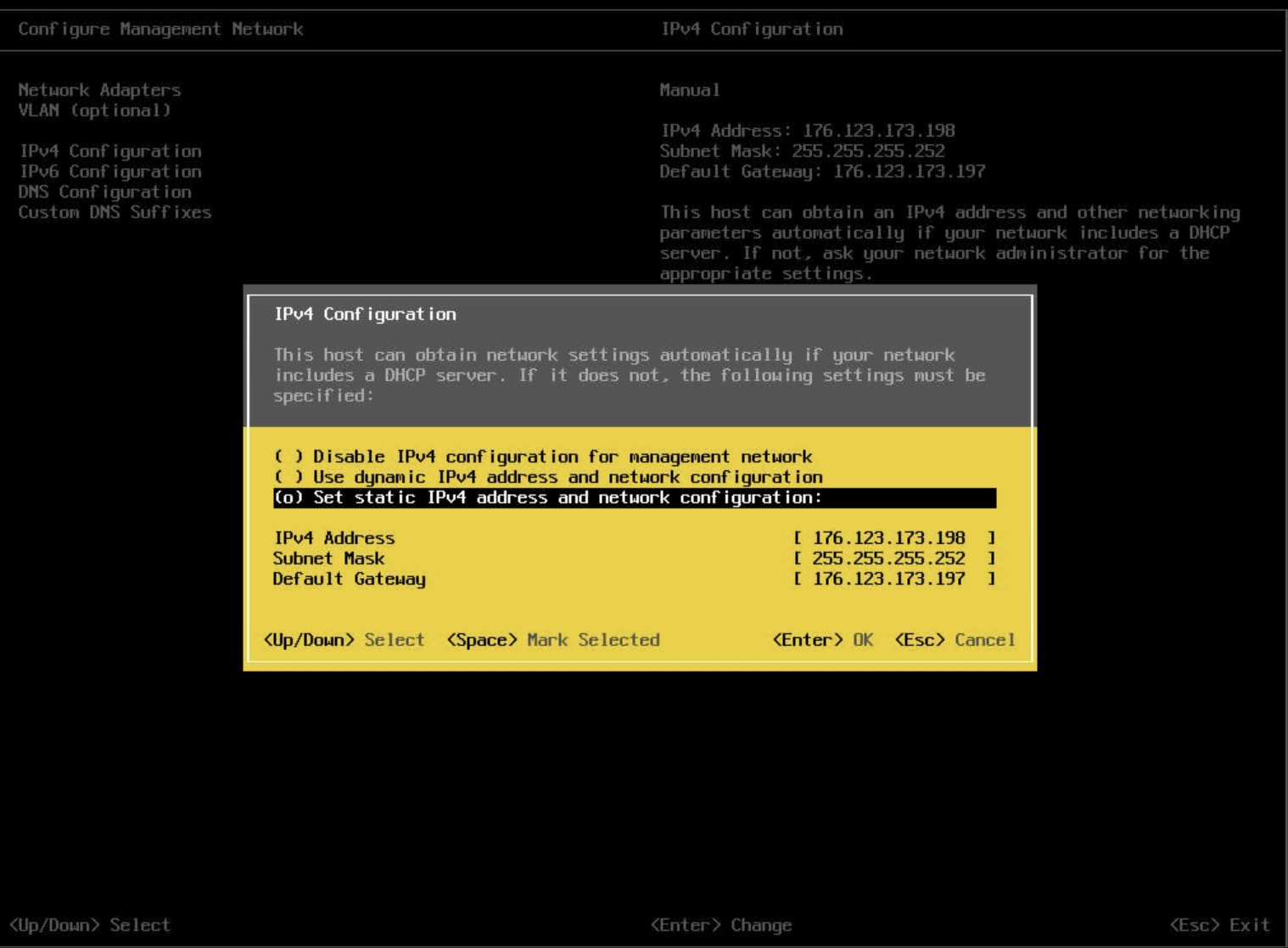

Отмечаем пункт set static Ipv4 adress и вписываем параметры сервера: IP, маску подсети и адрес шлюза:

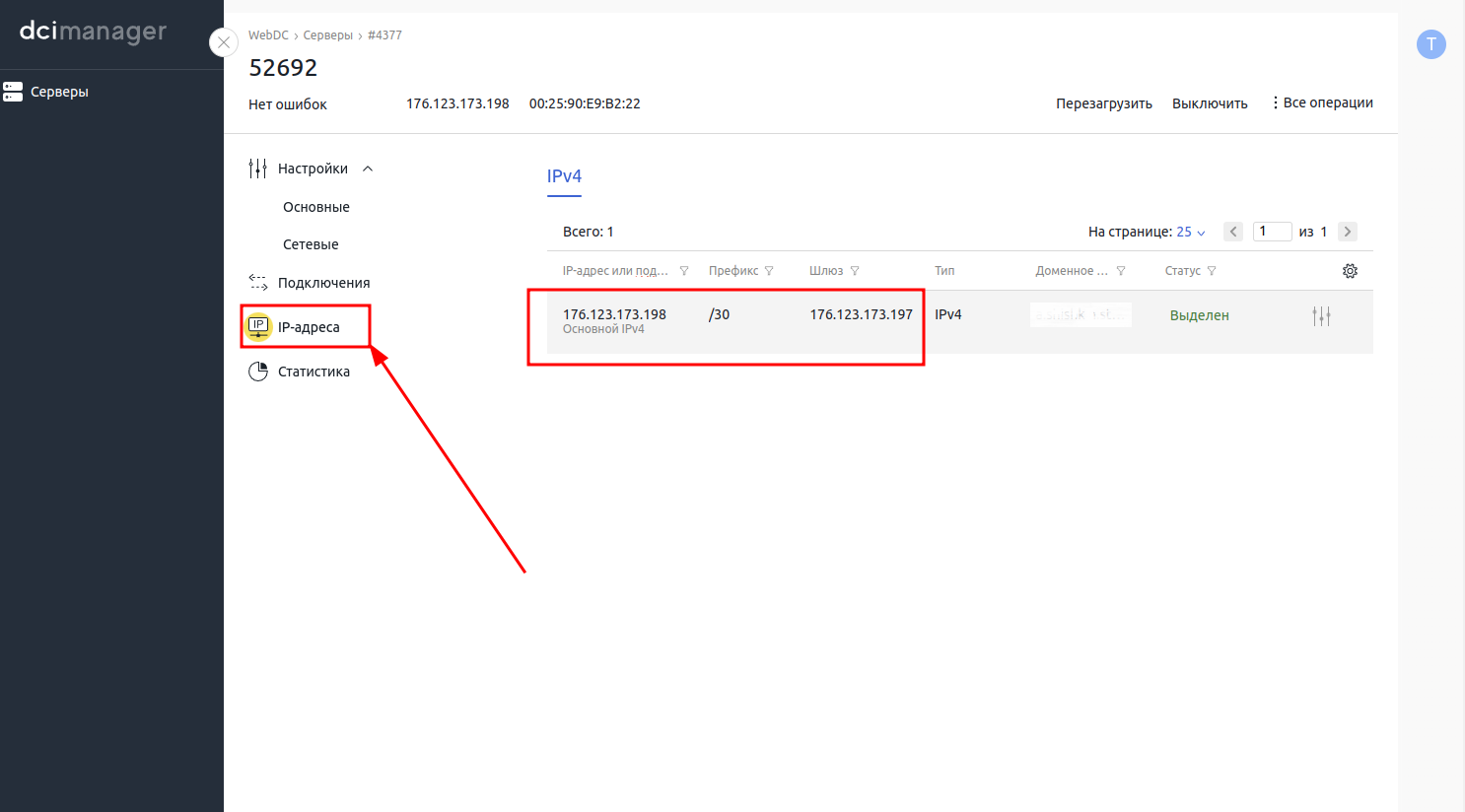

Их можно найти в DCImanager (вкладка IP-адреса).

В нашем случае это:

IP 176.123.173.198
Gateway  176.123.173.197
Netmask 255.255.255.252


После заполнения этих параметров жмём Esc, возвращаемся в предыдущее меню. Выбираем пункт DNS Configuration и прописываем сервер имён. Для примера это будут Nameservers Google — 8.8.8.8. Здесь же можно изменить hostname (имя сервера в ОС), но это не обязательно.

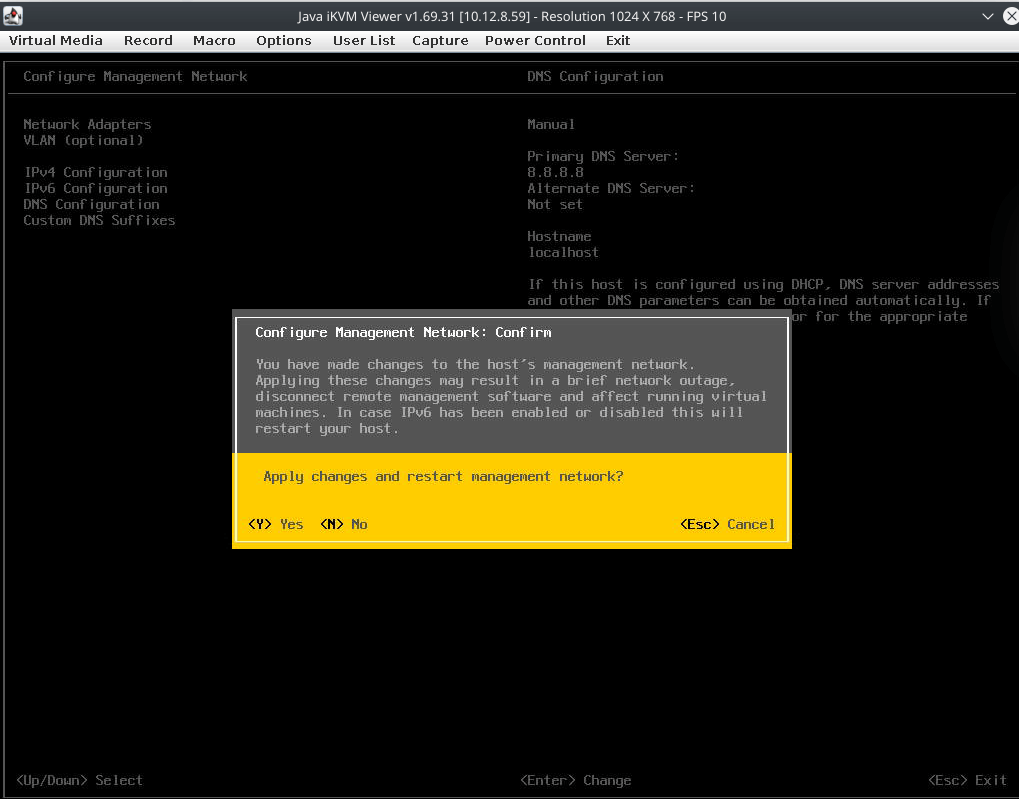

Когда всё будет сделано, нажмите Esc и сохраните внесённые изменения, нажав «Y».

Протестировать, верно ли настроена сеть, можно, кликнув по кнопке Test Management network.

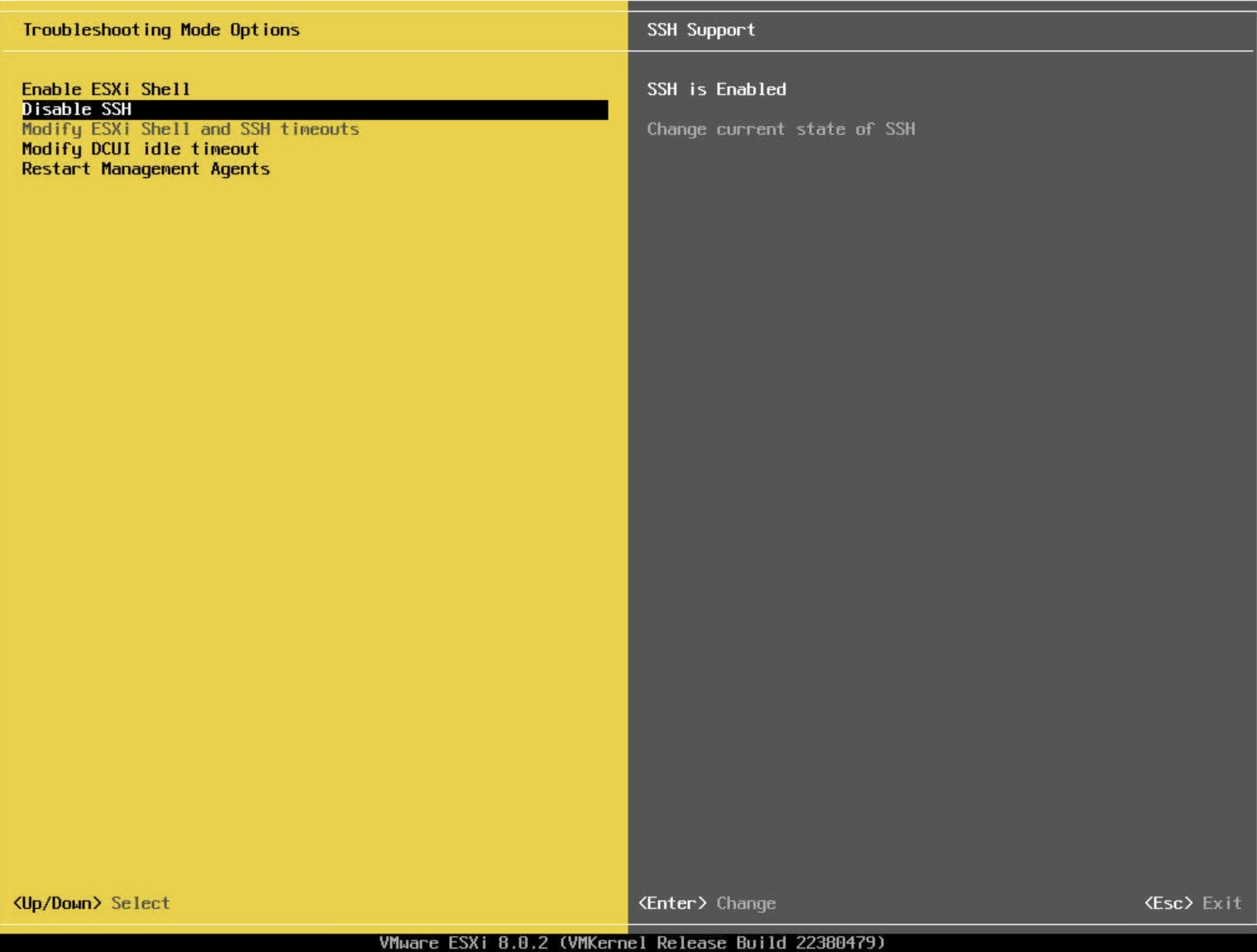

Также рекомендуем включить SHH — это можно сделать через пункт меню Troubleshooting Options - SSH - Enable.

На этом работа с IPMI завершена и дальнейшую настройку будем осуществлять через браузер — для этого в строке адреса вводим IP-адрес нашего сервера, который мы указывали на этапе настройки сети.

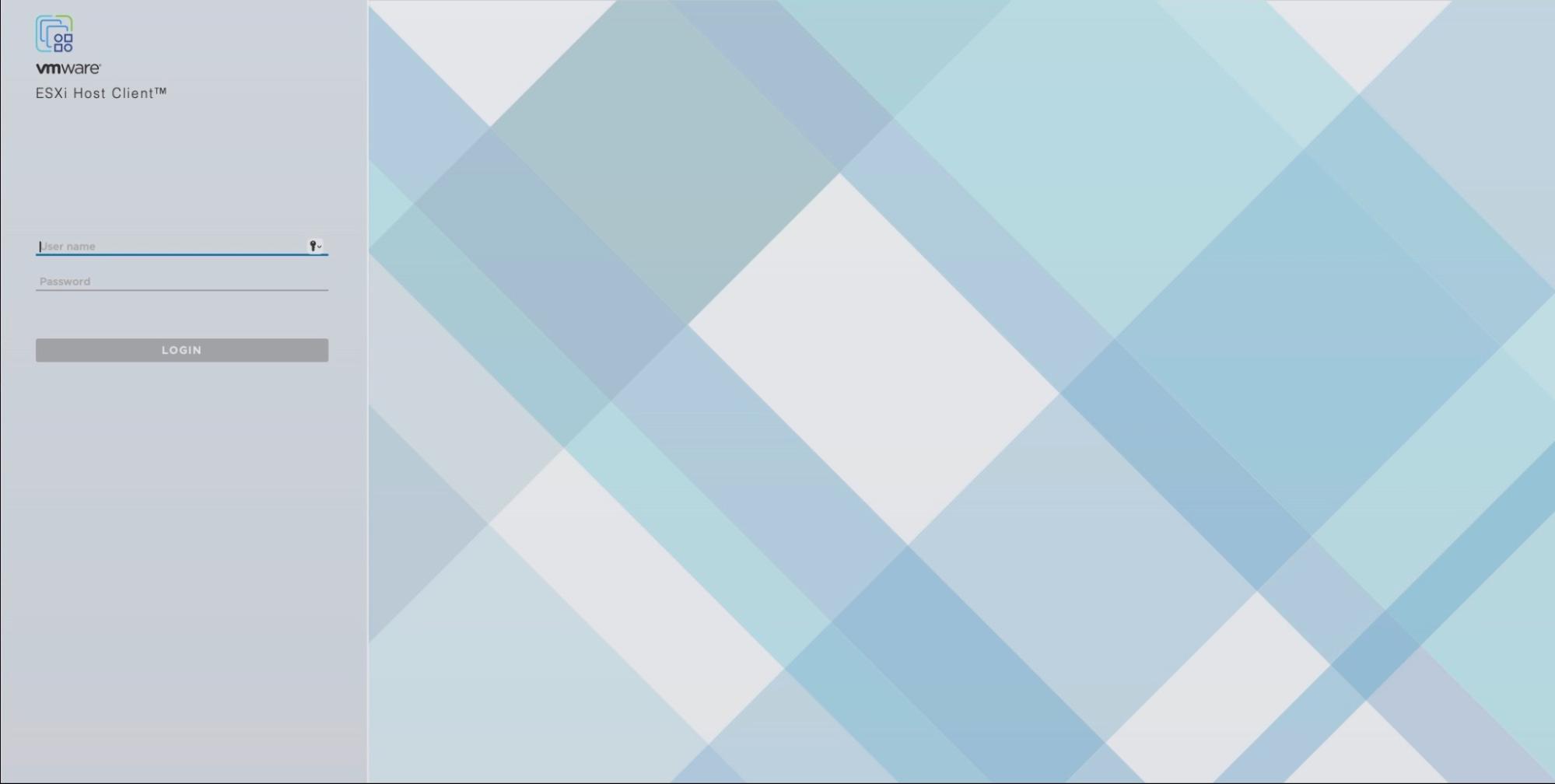

Для версии 8 и выше интерфейс выглядит так:

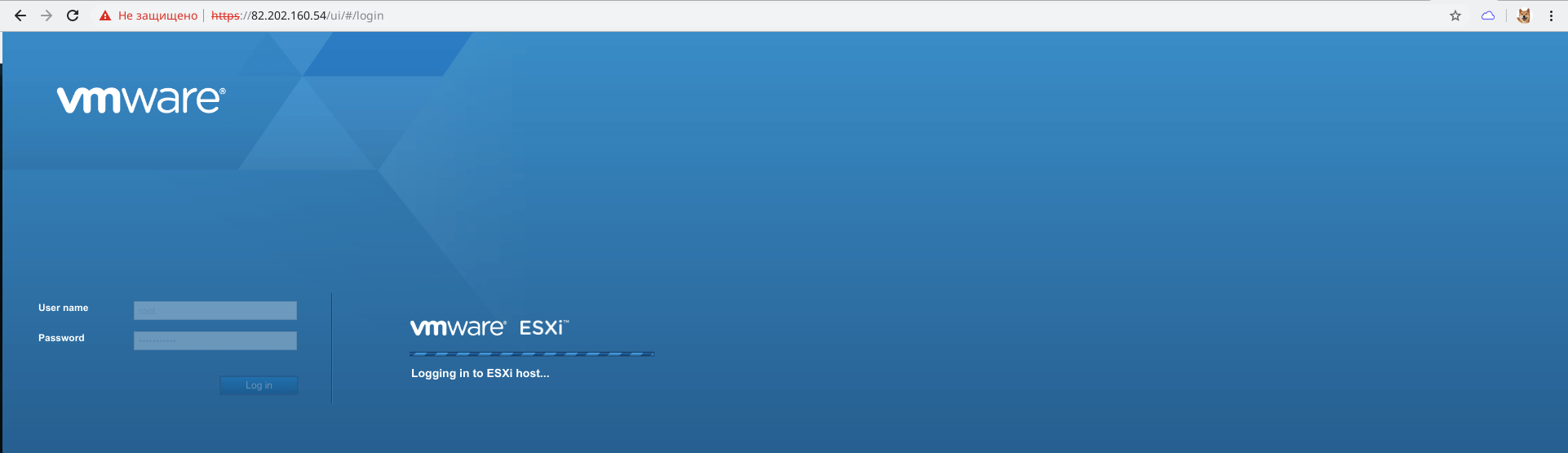

Для более ранних версий:

В соответствующие поля вводим логин и пароль root и попадаем в главное меню.

Названия пунктов меню идентичны, отличается лишь внешний вид. Для удобства приведем интерфейсы старой и новой версий.

Следующий шаг —  создание хранилища и виртуальной машины.

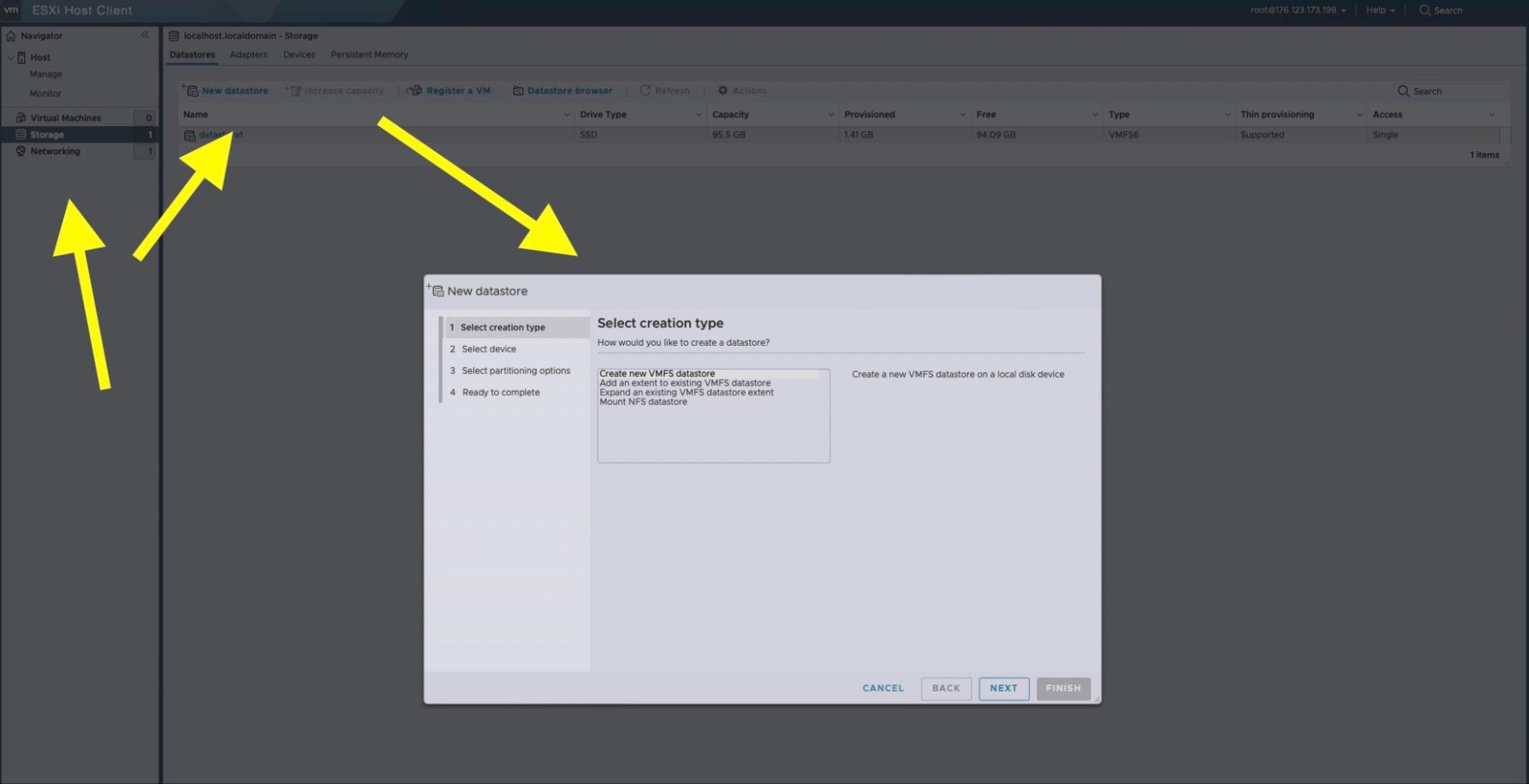

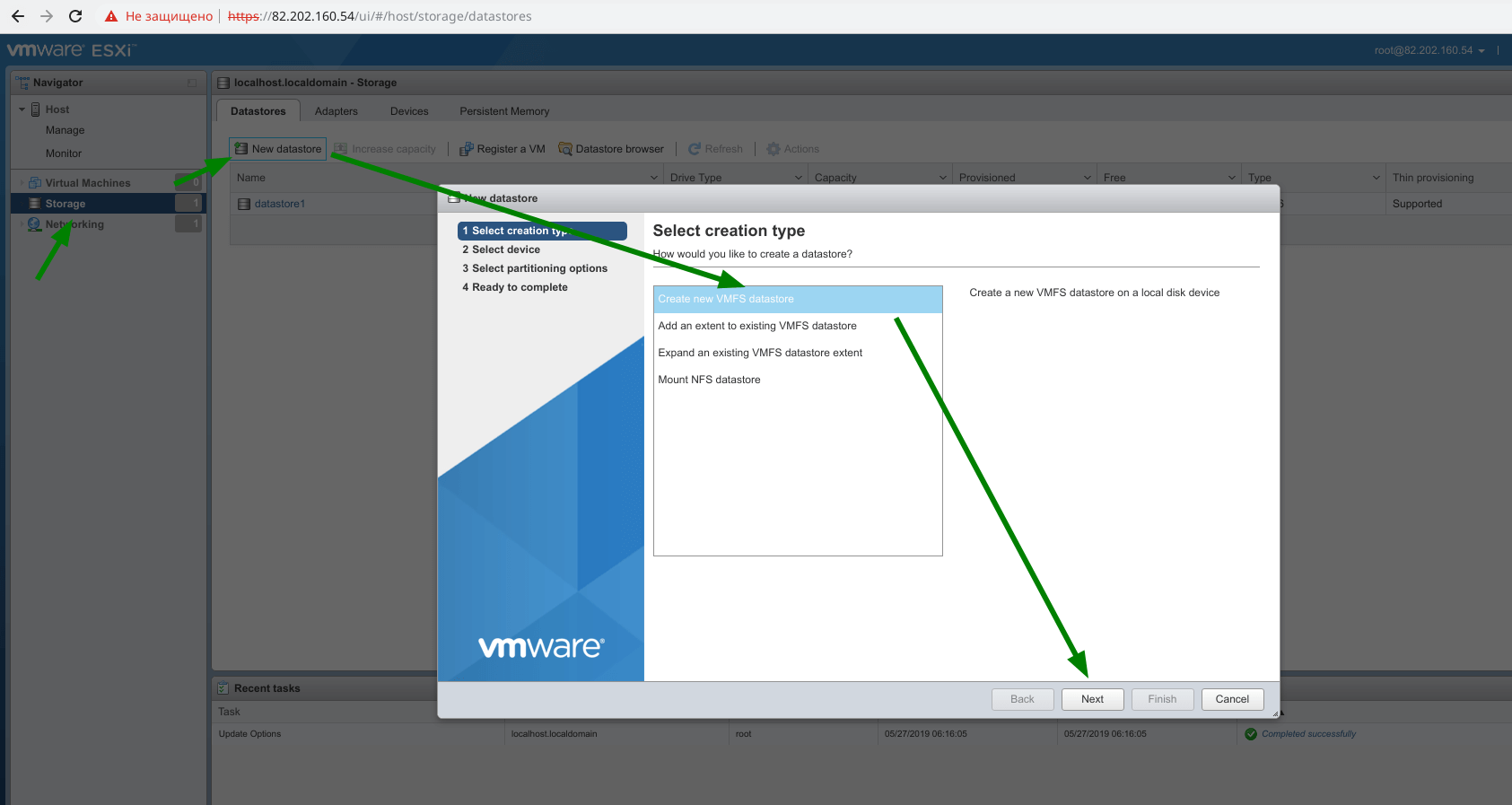

Для этого выбираем Storage — New datastore.

Скриншот для версии 8 и выше:

Для ранних версий:

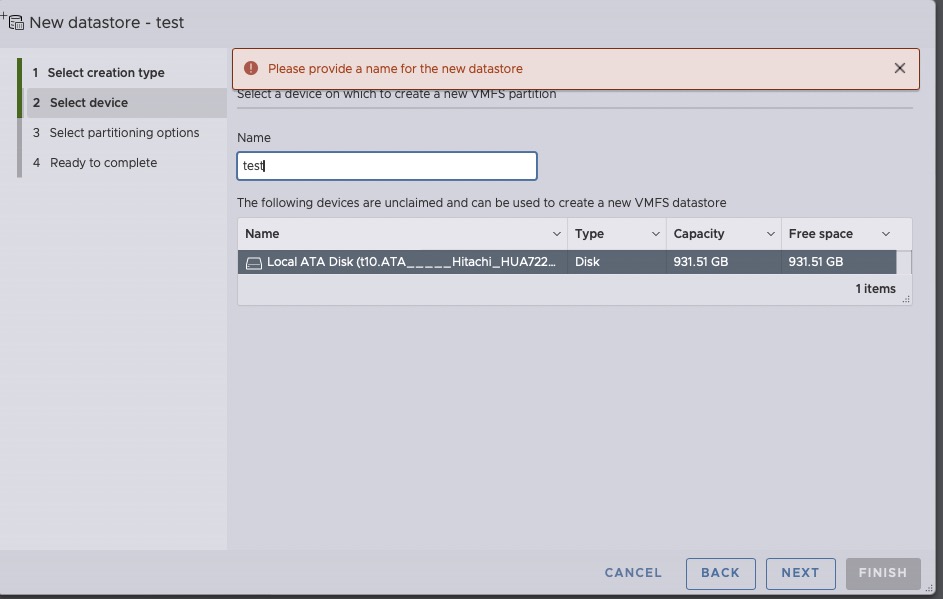

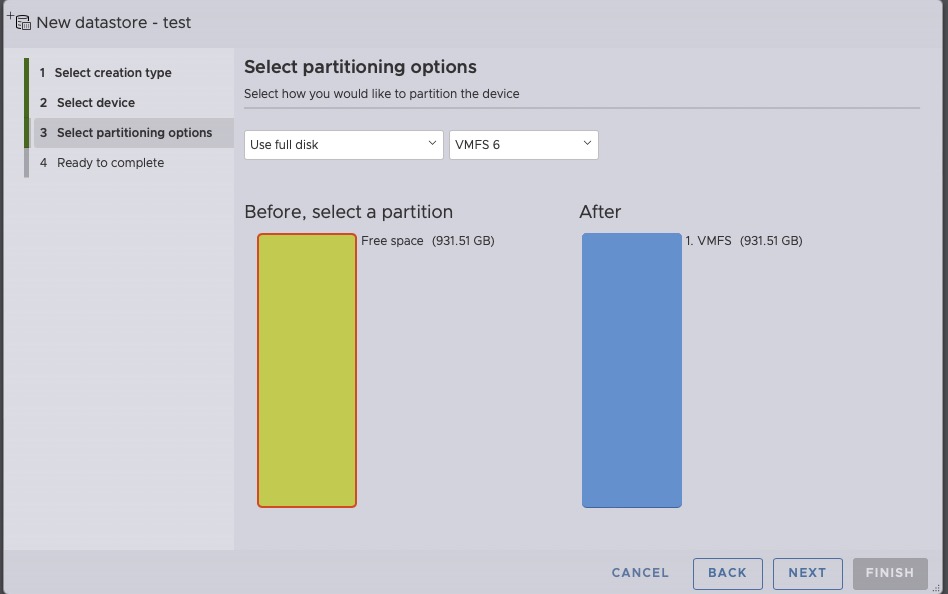

В нашем примере второй диск на терабайт мы отдали под хранилище. В следующем окне выбираем его, присваиваем имя и указываем размер на тот случай, если планируете использовать под хранилище не весь диск.

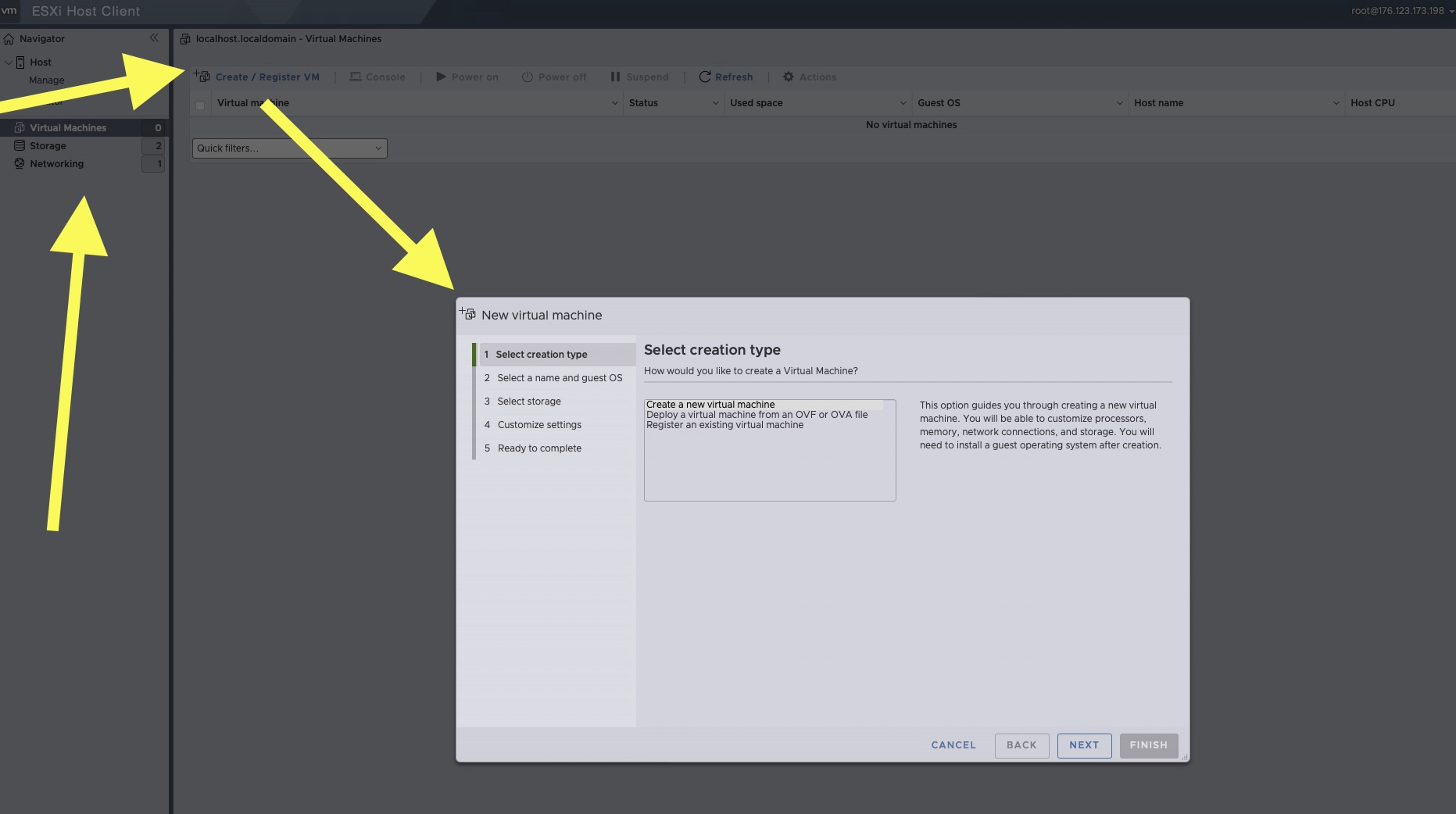

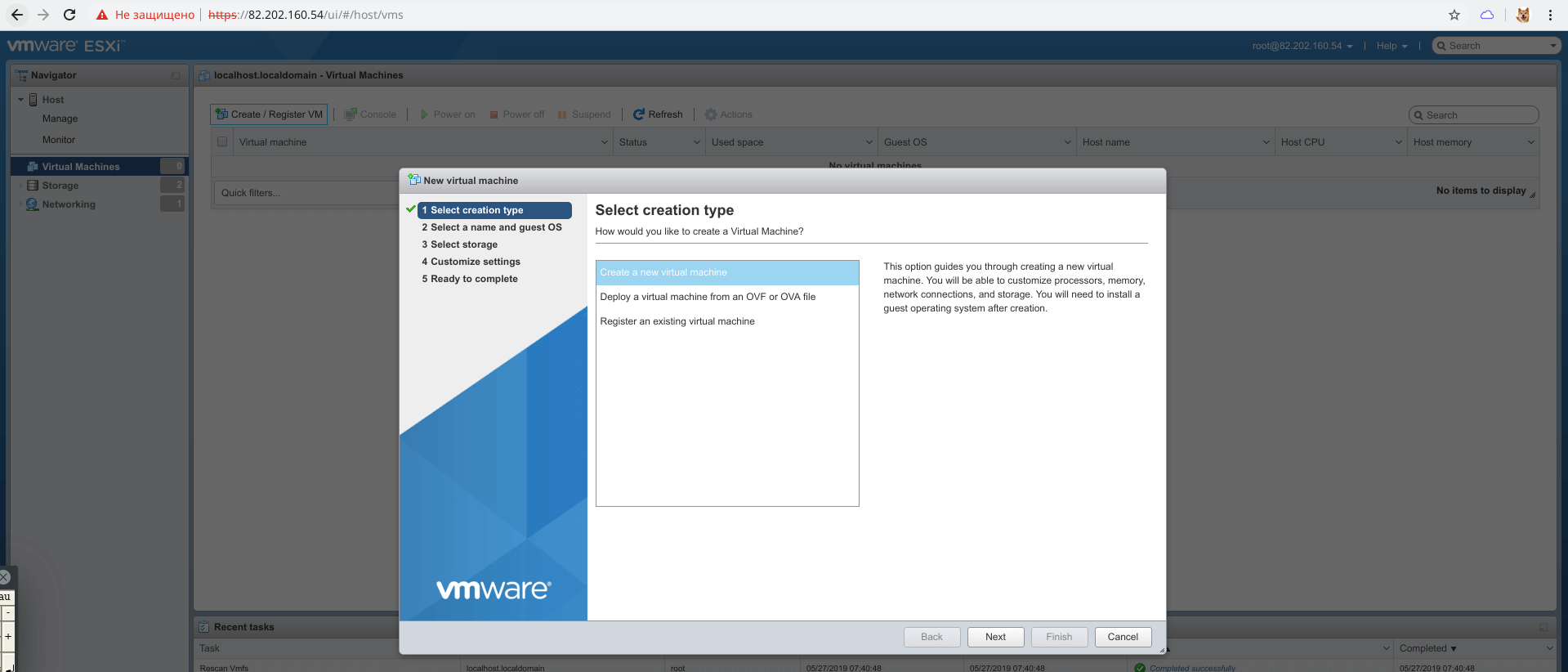

Теперь рассмотрим, как создавать виртуальные машины. В меню слева выбираем Virtual Machines — Create.

В версии 8.0:

В ранних версиях выглядит так:

Мы можем выбрать «Импорт виртуальной машины», если у вас уже есть образы «виртуалок», либо создать её с нуля. Во втором случае необходимо выбрать название, операционную систему и формат, а также хранилище для размещения виртуальной машины и определить ресурсы, выделенные серверу: дисковое пространство, количество ядер процессора и объём оперативной памяти.

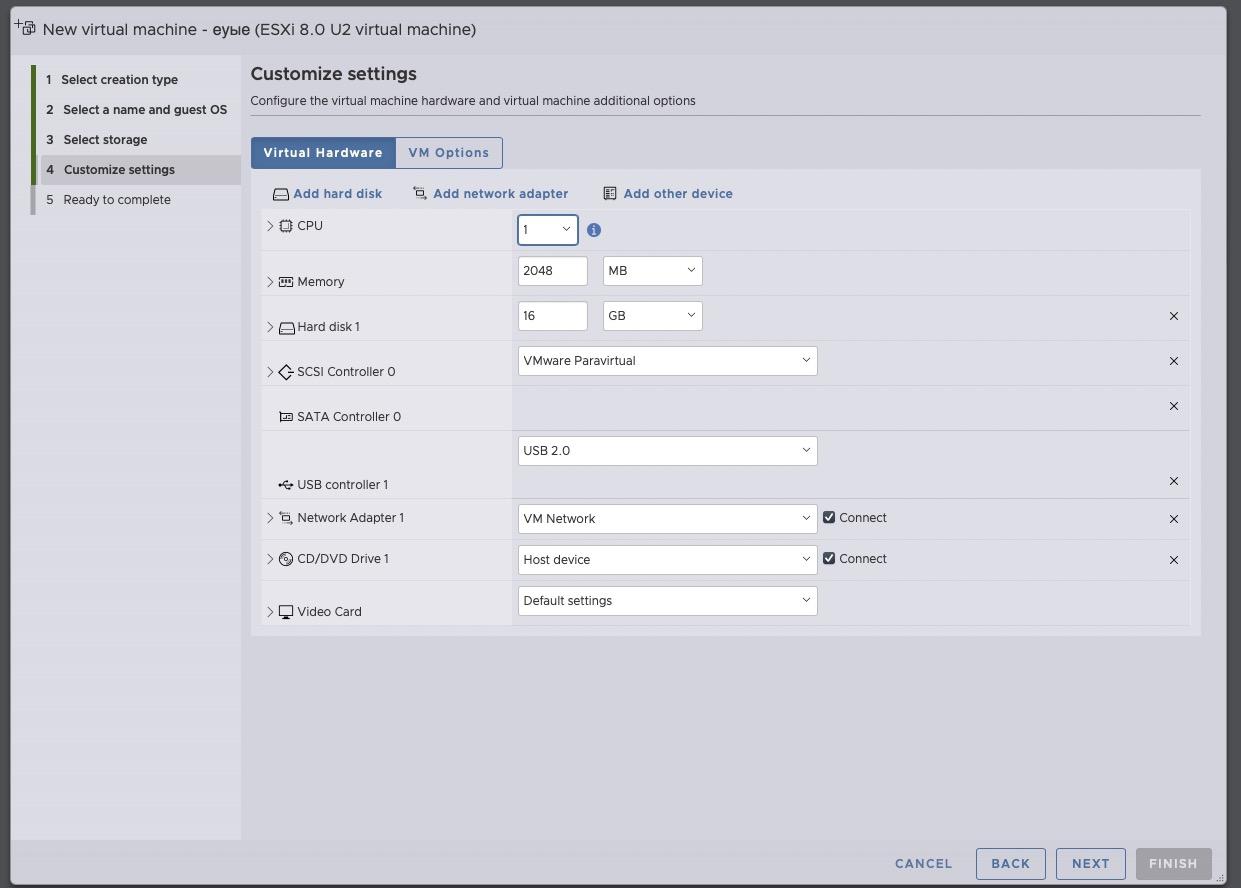

Для версии 8.0:

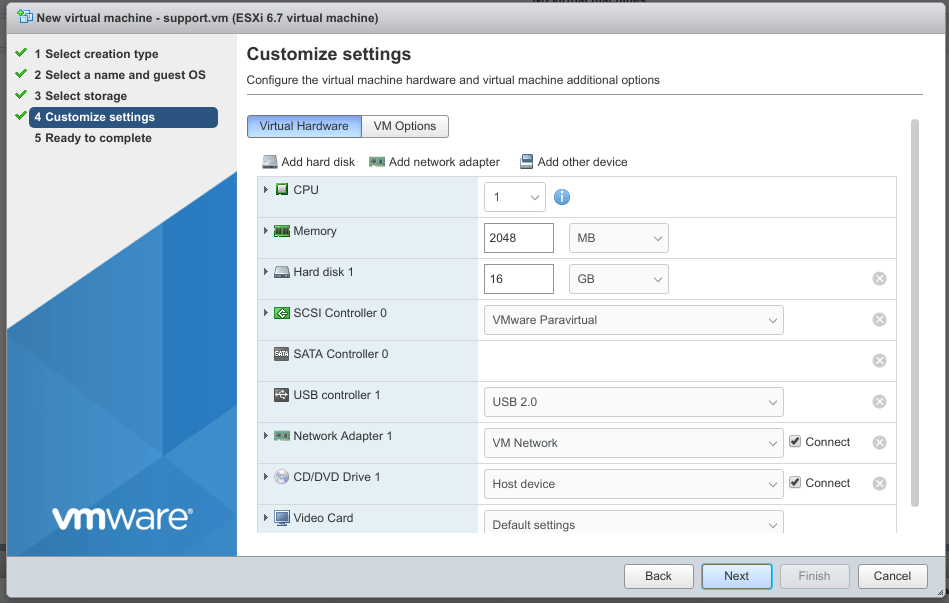

Для ранних версий:

Этого будет вполне достаточно для начальной настройки и понимания работы гипервизора. Дальнейшие действия зависят непосредственно от ваших задач, доступных ресурсов и оборудования.

Если нужна помощь по установке гипервизора ESXI на сервер, напишите запрос в поддержку, укажите прямую ссылку на ISO-образ и подтвердите согласие, что текущие данные на дисках будут стёрты. Стоимость работы: одно обращение в рамках месячной поддержки или разовое — 1000 рублей.

Данил Громович, сотрудник технической поддержки FirstDEDIC
