RAID-массивы: как работают, какие бывают и какой выбрать для сервера

Производительность и отказоустойчивость сервера напрямую зависят от того, как в числе всего прочего организована работа с дисками. Один вышедший из строя накопитель способен остановить работу базы данных, прервать обработку транзакций или сделать недоступным виртуальное окружение.

Именно поэтому в выделенных серверах и корпоративных системах хранения применяются отказоустойчивые конфигурации, которые объединяют несколько физических носителей в единый логический ресурс. В статье мы подробно рассмотрим, как устроены эти технологии, какие алгоритмы распределения информации существуют, чем отличаются реализации и как подобрать оптимальную схему под профиль нагрузки.

Что такое RAID-массив и зачем он нужен

RAID-массив — это технология, которая объединяет несколько независимых накопителей в единый логический том с правилами избыточности и распределения данных.

Аббревиатура расшифровывается как Redundant Array of Independent Disks, что переводится как «избыточный массив независимых дисков».

Изначально концепция разрабатывалась, чтобы снизить зависимость серверной инфраструктуры от надёжности одного диска. Сегодня такая архитектура стала базовым стандартом для любой серверной инфраструктуры: от простого выделенного сервера до высоконагруженных кластеров.

Основная цель применения RAID заключается в решении трёх критических инженерных задач:

• повысить отказоустойчивость аппаратного уровня,
• увеличить пропускную способность операций чтения и записи,
• а также масштабировать полезный объём хранилища.

При использовании единственного носителя любой физический дефект, ошибка файловой системы, сбой питания или поломка самого накопителя могут привести к полной потере информации и длительному простою сервиса. RAID-массив устраняет эту единственную точку отказа за счёт распределения данных  между несколькими дисками и организации избыточного хранения критических метаданных.

Для справки. RAID metadata – данные, которые хранятся на каждом диске RAID-массива и служат для его корректной разметки. Часто содержат информацию о типе массива, порядковом номере диска в массиве, размере, месте расположения диска и т. д.

Важно понимать, RAID — это не бэкап. Он спасает в ситуациях, когда диск выходит из строя, но не от случайного удаления, вируса или сбоя файловой системы. Однако для систем, где важна бесперебойная работа (доступность 99.9%+) и скорость работы диска влияет на бизнес-метрики, RAID обязателен. И здесь критически важна его правильная настройка.

Современные RAID-массивы поддерживают горячую замену дисков без перезагрузки ОС, фоновую проверку согласованности  чётности (parity scrub/consistency check), а также автоматическое перестроение массива после сбоя и интеграцию с системами мониторинга и оркестрации. Проверка контрольных сумм самих пользовательских данных — задача файловых систем (ZFS, btrfs и т. д.). Благодаря модульности архитектуры, системные администраторы могут комбинировать методы распределения информации, выстраивая оптимальный баланс между производительностью, надёжностью и ценой.

Технология непрерывно адаптируется под новые интерфейсы подключения, такие как SAS 12G, NVMe (через M.2 или U.2) и PCIe 4.0/5.0, а также под программные стеки управления хранилищами enterprise-класса.

Как работает RAID-массив

Принцип работы RAID-массива строится на трёх базовых алгоритмах организации данных:

• чередование (striping),
• зеркалирование (mirroring)
• и контроль чётности (parity).

Каждый алгоритм определяет схему записи информационных блоков, маршрутизацию запросов на чтение, а также механизм восстановления при аппаратном отказе компонента. Понимание этих механизмов необходимо для проектирования серверных хранилищ, корректного подбора конфигурации и предсказуемой эксплуатации в production-среде.

Чередование

Чередование подразумевает разделение файла на блоки фиксированного размера, которые последовательно распределяются по доступным накопителям. Например, при размере блока 64 КБ первый фрагмент записывается на первый диск, второй — на второй, (и на последующие если они добавлены), после чего цикл повторяется.

Благодаря такой организации данные обрабатываются параллельно на нескольких дисках, что заметно ускоряет их обработку. В серверных сценариях, где обрабатываются большие последовательные файлы (логирование, резервные копии, потоковое вещание), чередование обеспечивает максимальную утилизацию шины контроллера. Но если использовать этот метод без избыточности, отказ любого носителя приводит к полной потере логического тома, так как каждый файл зависит от целостности всех распределённых блоков. Поэтому высокая производительность в этом случае достигается ценой надёжности.

Зеркалирование

Зеркалирование — это полное дублирование данных в реальном времени. Каждый записанный блок информации немедленно копируется на второй (и последующие) диск. При отказе одного накопителя операционная система продолжает работать за счёт копии, а после замены диска запускается процесс синхронизации.

В серверной инфраструктуре зеркалирование даёт высочайшую отказоустойчивость и хорошую скорость случайного чтения, поскольку контроллер может распределять запросы между идентичными копиями. Но есть и минусы. Основной — уменьшение полезной ёмкости. Если используются два диска по 1 ТБ в RAID 1, доступный объём составит только 1 ТБ, потому что второй диск хранит копию тех же данных. Кроме того, скорость записи ограничивается производительностью самого медленного накопителя в зеркальной паре.

Контроль чётности

Контроль чётности — это метод избыточного кодирования на основе логических операций XOR. Вместо полного копирования данных вычисляются специальные контрольные блоки (parity), которые распределяются по массиву и позволяют восстановить информацию при отказе одного диска. Подход даёт возможность использовать 3 и более накопителя и получить больше полезного места, чем при зеркалировании. В серверных файловых хранилищах и архивных системах чётность обеспечивает оптимальный баланс между ёмкостью, стоимостью и надёжностью.

Управлять массивом может специализированный аппаратный контроллер или программный модуль ОС. При записи данных контроллер принимает поток от файловой системы, разбивает его по алгоритму, распределяет по физическим каналам и непрерывно отслеживает статус каждого диска через интерфейс SMART и внутренние диагностические шины. При чтении запросы маршрутизируются с учетом загрузки: в зеркальных конфигурациях (RAID 1, RAID 10), если блок доступен сразу на нескольких дисках, система берёт его с наименее загруженного, чтобы снизить задержки. В RAID 5 и RAID 6 каждый блок данных хранится только на одном диске, поэтому такой балансировки нет.

В случае отказа накопителя массив переходит в деградированный режим работы. Производительность операций записи и случайного чтения снижается, так как контроллеру приходится вычислять недостающие данные на лету или перенаправлять запросы на резервные копии. После установки замены начинается процесс ребилда – фоновое копирование или пересчет блоков на новый носитель. Скорость восстановления зависит от интерфейса подключения, загруженности сервера, размера тома, наличия горячего резерва и приоритизации операций ввода-вывода. В этот период важно не нагружать систему, иначе повышенная нагрузка может спровоцировать каскадный отказ оставшихся дисков.

Основные уровни RAID

Стандартные конфигурации RAID называют уровнями и обозначают цифровыми индексами. Каждый уровень определяет конкретный алгоритм распределения данных, минимальное количество накопителей, соотношение производительности и отказоустойчивости, а также оптимальные сценарии использования. Ниже — подробное описание самых распространённых вариантов, их технических особенностей и практических ограничений.

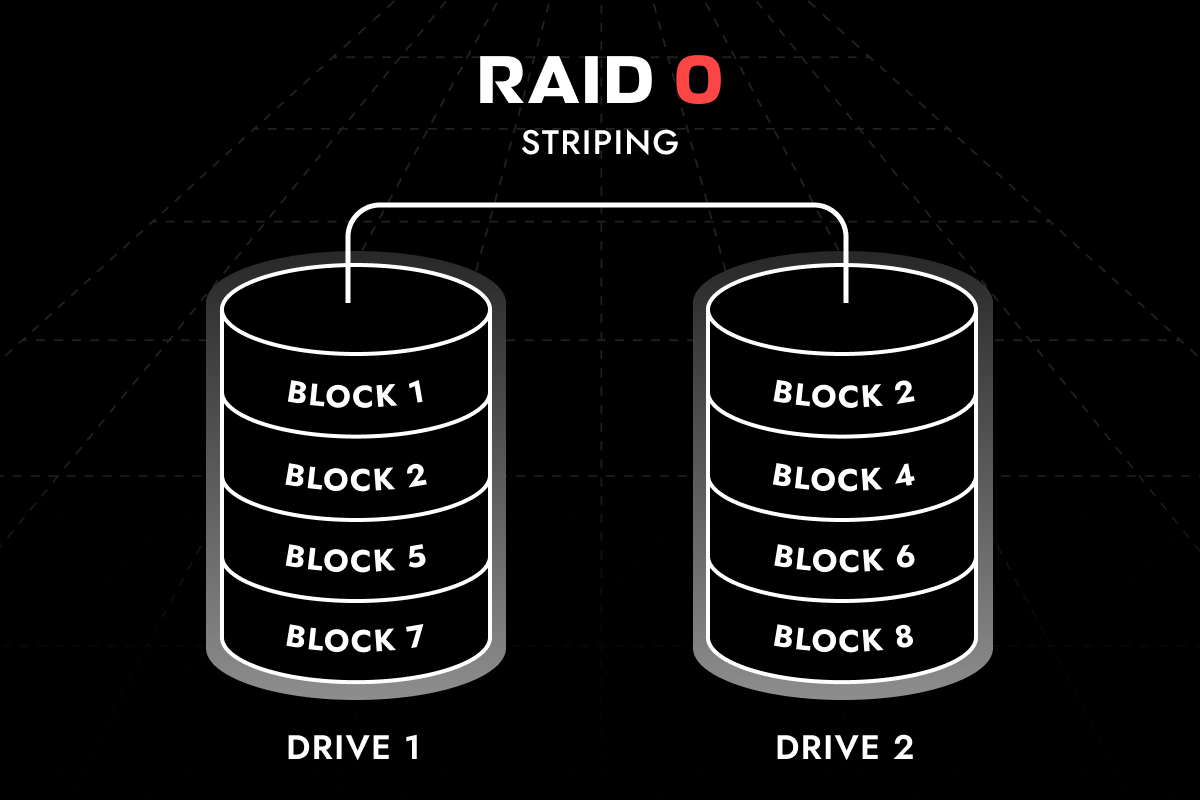

RAID 0

Использует исключительно чередование без избыточности.

Минимальное количество дисков — 2.

Полезная ёмкость равна сумме объёмов всех устройств. Например, при использовании двух дисков по 1 ТБ полезный объём составит 2 ТБ.

Особенности. Скорость линейного чтения и записи возрастает практически пропорционально количеству дисков. Главный недостаток — нулевая отказоустойчивость: выход из строя любого диска приводит к полной потере массива.

Где применяется. В серверных средах применяется редко, преимущественно для кэширования временных данных, обработки промежуточных результатов рендеринга или тестовых сред, где восстановление данных не критично.

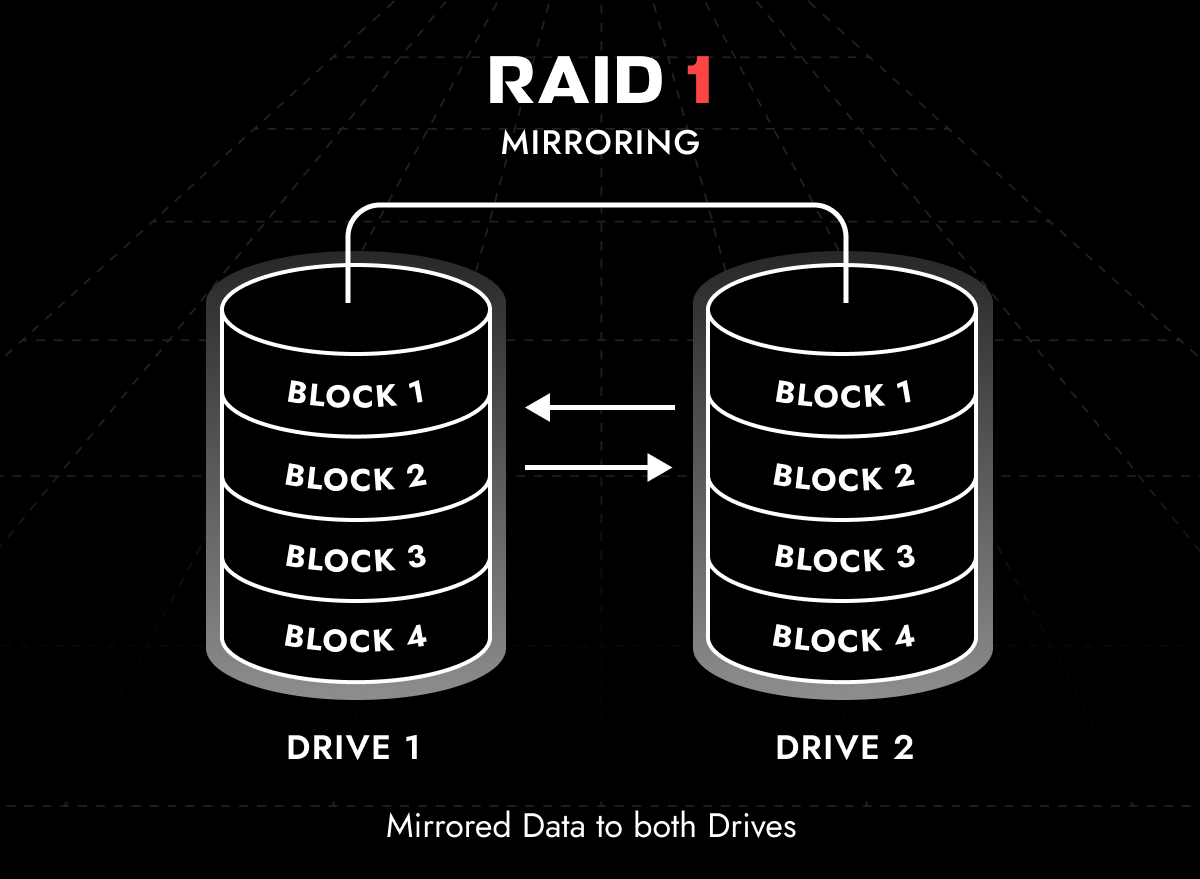

RAID 1

Строится на полном зеркалировании.

Минимальное количество дисков — 2.

Полезная ёмкость равна объёму одного накопителя. При использовании двух дисков по 1 ТБ доступный объём составит 1 ТБ.

Особенности. Обеспечивает высокую отказоустойчивость и отличную скорость чтения за счёт параллельного доступа к копиям. Скорость записи ограничена производительностью самого медленного диска в паре.

Где применяется. Идеален для загрузочных разделов серверов, хранения критических конфигураций, системных томов баз данных небольшого объёма и инфраструктур с жёсткими требованиями к доступности.

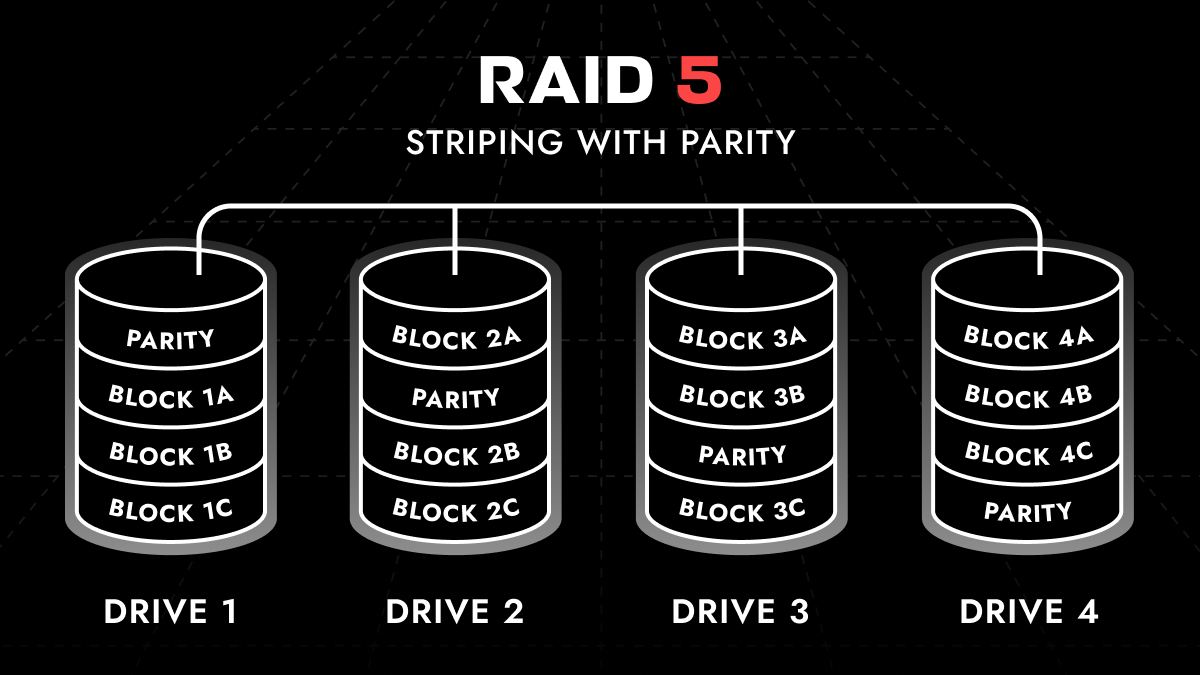

RAID 5

Комбинирует чередование и распределенную чётность.

Минимальное количество дисков – 3. Позволяет пережить отказ одного накопителя без потери данных.

Полезная ёмкость рассчитывается как (N-1) × объем одного диска, где N — количество носителей. При установке трёх дисков по 1 ТБ формула дает (3-1) × 1 ТБ = 2 ТБ полезного пространства.

Особенности. Операции записи сопровождаются вычислением контрольных сумм, что создает дополнительную нагрузку на контроллер. При мелких записях (меньше размера блока) контроллеру приходится сначала считать старый блок данных и старую чётность, пересчитать их и только потом записать новые (механизм read-modify-write). В RAID 5 это даёт 4 операции ввода-вывода на одну пользовательскую запись (write penalty = 4), в RAID 6 — до 6. Именно из-за этого мелкая случайная запись на RAID 5 и RAID 6 такая медленная.

Где применяется. Широко используется в файловых серверах, медиатеках, системах архивации и сетевых хранилищах среднего класса, где требуется баланс между ёмкостью и отказоустойчивостью. На крупных HDD (8-10 ТБ и выше) при ребилде RAID 5 растёт статистическая вероятность наткнуться на нечитаемый сектор (URE) — это может прервать восстановление и привести к потере массива. Именно поэтому RAID 5 на больших nearline-дисках сегодня часто не рекомендуют.

RAID 6

Это развитие пятого уровня, но с двумя блоками чётности для двойной избыточности. Для RAID 6 с двойной чётностью используется более сложный алгоритм (например, Рида-Соломона).

Минимальное количество дисков – 4. Выдерживает одновременный отказ двух накопителей без потери информации.

Полезная ёмкость: (N-2) × объём одного диска. При использовании 4 дисков по 1 ТБ расчёт даёт (4-2) × 1 ТБ = 2 ТБ.

Особенности. За счёт двойной проверки нагрузка при записи возрастает, что снижает общую производительность по сравнению с RAID 5.

Где применяется. Рекомендуется для крупных хранилищ, систем видеонаблюдения, архивов с длительными циклами восстановления и инфраструктур, где время ребилда может превышать 12–24 часа.

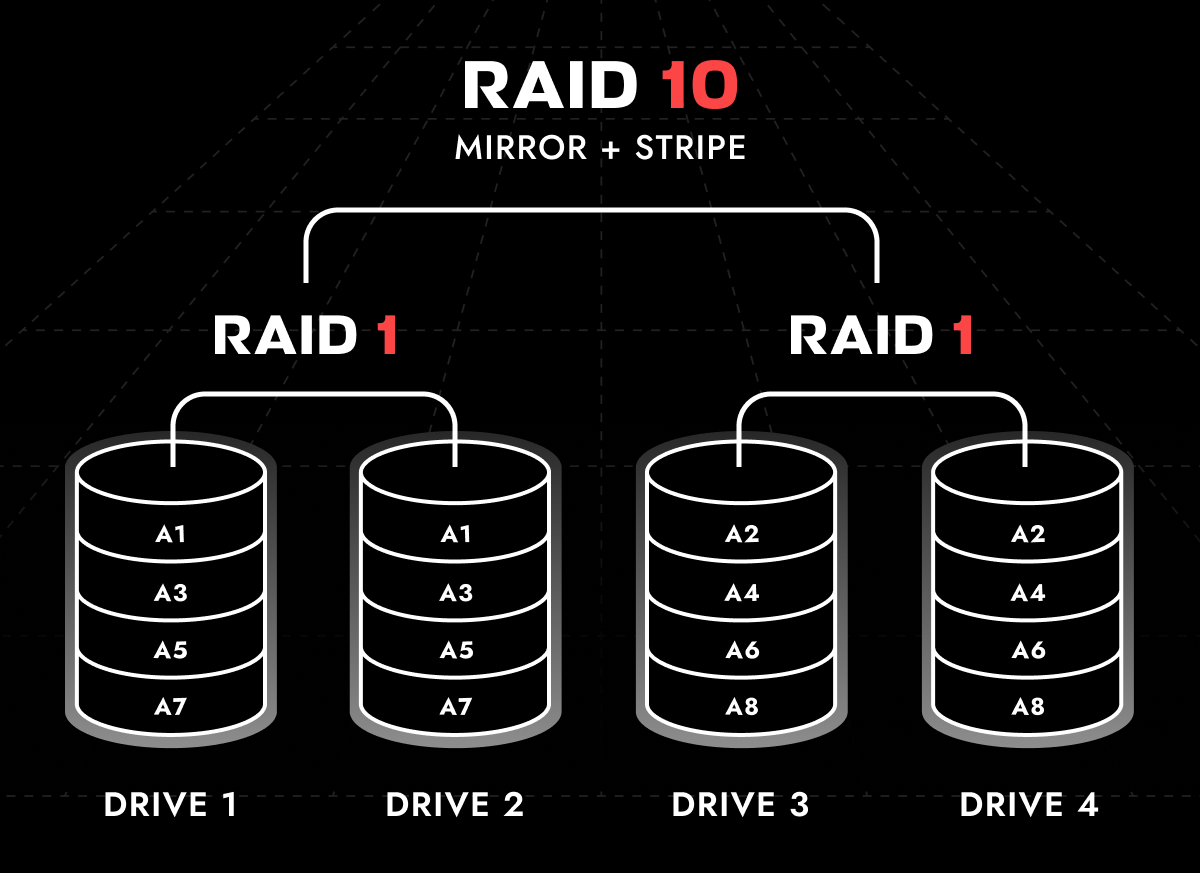

RAID 10

Объединяет зеркалирование и чередование.

Минимальное количество дисков – 4. Массив делится на зеркальные пары, данные распределяются между ними методом striping.

Полезная ёмкость равна 50% от общего объёма. При конфигурации из 4 дисков по 1 ТБ доступно 2 ТБ.

Особенности. Обеспечивает высокую отказоустойчивость (выдерживает отказ одного диска в каждой паре), отличную скорость чтения и записи, быстрое восстановление после замены.

Где применяется. Широко применяется в базах данных, системах виртуализации, почтовых серверах, транзакционных платформах и инфраструктурах, требующих максимального баланса между производительностью и надёжностью.

Помимо стандартных, существуют вложенные конфигурации, такие как RAID 50 и 60, а также проприетарные реализации — RAID 1E, RAID 5EE, технологии динамического ребалансирования и SSD-кэширования.

При проектировании инфраструктуры важно учитывать не только теорию, но и реальные сценарии нагрузки: тип данных, частоту изменения информации, пропускную способность контроллера и бюджет на обслуживание. Различные виды RAID-массивов не универсальны, и выбор всегда зависит от требований к доступности, задержкам и масштабированию серверной среды.

Как собирается RAID у FirstDEDIC

При заказе выделенного сервера с 2 одинаковыми накопителями, по умолчанию мы устанавливаем систему на программный RAID 1. При конфигурации из 4 идентичных дисков автоматически применяется RAID 10.

При этом есть важный нюанс: на серверах с Windows RAID по умолчанию не собирается, даже если заказан сервер с 2 и более дисками. В Windows Server программный RAID нужно настраивать вручную: инициализировать диски, создать Storage Pool и затем виртуальный диск с нужным уровнем устойчивости.

Если ваша архитектура требует иных параметров, специфических уровней чётности или нестандартных схем распределения, свяжитесь с поддержкой или отделом продаж. Ваши пожелания будут переданы системным администраторам, которые соберут сервер с нужным вам RAID.

Аппаратный и программный RAID

RAID может быть реализован либо на специализированном контроллере, либо средствами операционной системы.

Аппаратный RAID

Аппаратный RAID строится на выделенном контроллере. Он принимает на себя задачи по распределению данных, вычислению чётности, управлению кэшем и мониторингу накопителей. Такой подход снижает нагрузку на CPU сервера и дает более предсказуемое поведение под высокой дисковой нагрузкой.

Преимущества аппаратного RAID:

• стабильная производительность;
• разгрузка процессора;
• расширенные настройки кэширования;
• удобное управление через BIOS/UEFI и фирменные утилиты;
• возможность работы до загрузки ОС.

Недостатки:

• дополнительная плата за контроллер;
• зависимость от конкретного контроллера;
• при серьезной аварии для восстановления массива может понадобиться совместимый контроллер того же семейства.

Также стоит осторожно относиться к решениям класса fake RAID. Формально они выглядят как аппаратные, но значительная часть работы при этом перекладывается на драйвер ОС. Для production-сред такие схемы обычно нежелательны.

Программный RAID

Программный RAID реализуется средствами операционной системы: подсистемой mdadm в Linux, Storage Spaces в Windows Server. Он не требует отдельного контроллера, использует стандартные порты материнской платы и работает напрямую с дисками через системные драйверы.

Преимущества программного RAID:

• отсутствие затрат на отдельный контроллер;
• высокая гибкость конфигурации;
• более простая миграция между серверами;
• прозрачное управление через стандартные утилиты и API.

Недостатки:

• часть нагрузки ложится на CPU и RAM;
• работа зависит от стабильности ОС и драйверов;
• отсутствует полноценный защищенный аппаратный кэш;
• после системных сбоев восстановление может быть сложнее.

Важно учитывать, что в Windows Server программный RAID не собирается автоматически при подключении накопителей. Администратору необходимо вручную инициализировать диски, создать пул хранения (Storage Pool) и настроить виртуальный диск с требуемым уровнем устойчивости через графический интерфейс или PowerShell.

В Linux mdadm программный RAID также требует ручного создания массива и сохранения конфигурации в /etc/mdadm.conf. Программные реализации зависят от стабильности ядра ОС и  подвержены влиянию других процессов, потребляющих ресурсы CPU и RAM. При крахе системы или повреждении загрузочного раздела доступ к данным может быть затруднен до восстановления системных утилит. Кроме того, программный массив не имеет аппаратного кэша с защитой от отключения питания —  это снижает эффективность при интенсивной записи и повышает риски повреждения метаданных.

Для инфраструктур на базе Linux, тестовых сред, NAS-платформ и серверов с ограниченными бюджетами программный подход часто оказывается оптимальным. При выборе между аппаратным и программным решением необходимо учитывать профиль нагрузки, требования к SLA, квалификацию персонала и планы по масштабированию хранилища.

Как выбрать RAID под разные задачи

Подбор конфигурации начинается с чёткого определения требований к системе хранения сервера. Универсального решения не существует: то, что идеально подходит для транзакционной базы данных, окажется избыточным и неэффективным для холодного архива логов. Ниже — пошаговый алгоритм, который поможет оценить потребности и принять обоснованное решение.

Шаг 1. Определите приоритет задачи.
Выделите главный критерий: скорость ввода-вывода, отказоустойчивость, ёмкость или бюджет. Если важна непрерывность работы (серверы 24/7, медицина, финансы), выбирайте конфигурации с зеркалированием или двойной чётностью. Если приоритет — пропускная способность (рендеринг, виртуализация, потоковые сервисы, аналитика больших данных), подойдут решения на основе чередования с зеркальными парами. Если нужно хранить большие объёмы редко изменяемых данных (архивы, бэкапы, логи), используйте уровни с распределенной чётностью.

Шаг 2. Оцените характер нагрузки.
Анализ профиля работы (IOPS, задержки, размер блоков и др.) помогает избежать архитектурных ошибок. Для баз данных с мелкими случайными записями RAID 10 даст  минимальные задержки. Для систем обработки логов с последовательными потоками больших файлов подойдут RAID 5. RAID 0 может использоваться только в сценариях, где потеря данных абсолютно не критична (например, для временных данных), но стандартная рекомендация для логов — RAID 5 или RAID 10. Для систем резервного копирования (редкая запись, частое чтение) будет достаточно RAID 6 на контроллере с кэшем.

Шаг 3. Рассчитайте бюджет и нужное количество дисков.
Определите минимальное количество накопителей для выбранного уровня. Для небольших серверных инфраструктур RAID 1 или RAID 10 на SSD/NVMe часто оказываются экономически выгоднее, чем RAID 5 на HDD — из-за разницы в производительности, ресурсе и скорости восстановления.

Шаг 4. Сопоставьте сценарий и конфигурацию.

Например:

• Базы данных (MySQL, PostgreSQL, MS SQL): RAID 10 на Enterprise NVMe или SAS SSD.
• Сервер виртуализации (Proxmox, VMware, Hyper-V): RAID 10 или RAID 60 — в зависимости от количества ВМ и требований к IOPS.
• Файловое хранилище (NAS,S3): RAID 5 или RAID 6 на Nearline SAS/Enterprise SATA HDD.
• Резервное копирование и архив: RAID 6 на HDD с внешним cold-storage резервированием.
• Почта и веб-инфраструктура: RAID 10 для системных томов, RAID 5/6 для хранения почты и контента.

Шаг 5. Запланируйте масштабирование.
Если планируете увеличивать объем без простоя сервиса, берите RAID с онлайн-расширением (например, RAID 5/6 с добавлением дисков или вложенные массивы). Учитывайте, что переход с одного уровня на другой без потери данных возможен не всегда, часто проще пересоздать массив и перенести данные.

При анализе не забывайте два важных момента.

1. Интерфейсы имеют потолок скорости. Пропускная способность SATA III ограничена ~600 МБ/с на порт. Но узким местом для всего массива становится не порт, а шина PCIe контроллера. SAS-экспандер решает задачу подключения большего количества дисков при ограниченном числе портов, а не увеличивает пропускную способность. Для роста скорости нужно больше линий PCIe или более быстрый контроллер (например, NVMe).
2. Больше дисков — выше риск. Различные уровни RAID не отменяют физику полупроводников и механики: чем больше накопителей, тем выше вероятность одновременного отказа. Особенно если они из одной производственной партии, имеют одинаковый ресурс наработки и эксплуатируются в одинаковых условиях (температура).

На что обратить внимание при заказе выделенного сервера с RAID

Выбор конфигурации сервера — ответственный этап, от которого зависит стабильность инфраструктуры. Ниже подготовили технический чек-лист, который поможет избежать типичных ошибок и получить надёжную и производительную систему.

• Уточните тип и класс контроллера.
  Получите консультацию у поддержки или отдела продаж, нужен ли вам полноценный аппаратный RAID или больше подходит программная реализация. Советуем не использовать решений с маркировкой «fake RAID» или «onboard RAID» для production-сред, так как они не обеспечивают защищенный кэш и стабильную работу под нагрузкой. Для накопителей  M.2 учитывайте: они зачастую подключаются напрямую к чипсету материнской платы, поэтому RAID будет программным.
• Проверьте класс накопителей.
  Для выделенных серверов нужны диски enterprise-класса: NVMe (U.2/M.2), SAS SSD, Enterprise SATA или Nearline SAS. Обратите внимание на ресурс (TBW, Total Bytes Written), надёжность (MTBF), защиту от сбоев питания (PLP, Power Loss Protection). Советуем использовать диски с интерфейсом SAS или enterprise SATA — они лучше работают в многопоточном режиме
• Продумайте вариант резервного копирования и миграции.
  Помните: RAID защищает только локально от аппаратных сбоев и не заменяет бэкап. Для защиты данных подключите услугу автоматических бэкапов и/или Кибер Бэкап.
• Протестируйте работу RAID-массива перед вводом сервера в эксплуатацию.
  После получения сервера запустите диагностику. Проверьте целостность массива, скорость линейного и случайного ввода-вывода (утилитами fio, diskspd), проверьте логи контроллера и температуру дисков под нагрузкой. Только после этого переводите сервер в production.

Выбор и эксплуатация RAID требуют системного подхода. Важно не только понимать, как хранятся данные, но и учитывать профиль нагрузки, следовать лучшим практикам. При грамотной настройке и правильном обслуживании RAID прослужит годами, защищая данные от сбоев и позволяя масштабироваться без потери производительности и простоев.
